Bobina axial

Solicite un presupuesto

Nosotros: http://inductorscn.com/1-4-axial-leaded-conformal-coated-inductor.html

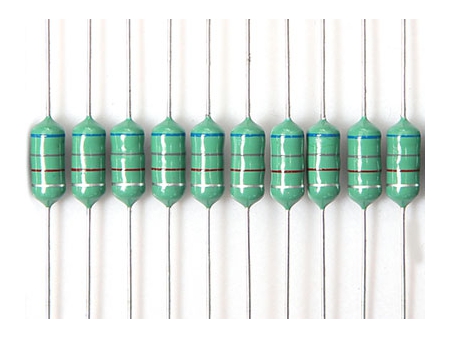

Southern Group fabrica bobinas axiales con revestimiento transparente de conformación, de peso ligero y resina epoxídica para garantizar un funcionamiento seguro. Ofrecemos cuatro tipos de este modelo de bobina, pudiendo elegir desde el 0307 hasta 0512. Por si fuera poco, puede ponerse directamente en contacto con nosotros para ofrecerle soluciones a medida en el caso de que no encuentre lo que necesita.

Aplicaciones
Televisiones, VCR, equipos de ofimática, ordenadores, y demás equipos electrónicos.

Formas y dimensiones

LGA0307TYPE:   A:7.0max       D:3.2max       C:52 or 26     E:0.60   |L1-L2|<1.0
LGA0410TYPE:   A:10.0max     D:4.3max       C:52              E:0.65    |L1-L2|<1.0
LGA0510TYPE:   A:10.0max     D:5.4max       C:52              E:0.65    |L1-L2|<1.0
LGA0512TYPE:   A:12.0max     D:5.4max       C:52              E:0.65    |L1-L2|<1.0

Parámetros
Características de los modelos LGA/ LGA0307

Inductancia (μH)	Tolerancia	Qmin	Frecuencia de ensayo L,Q(MHz)	Frecuencias auto resonantes MHz min)	Resistencia DC ohm(max)	Tensión nominal L,Q(MHz)
0.22	M	35	25.2	150	0.4	400
0.33	M	35	25.2	150	0.48	370
0.39	M	35	25.2	150	0.51	350
0.47	M	35	25.2	150	0.56	330
0.56	M	40	25.2	150	0.61	320
0.68	M	40	25.2	150	0.67	310
0.82	M	40	25.2	150	0.74	290
1	M	40	25.2	150	0.8	270
1.2	M	50	7.96	140	0.9	260
1.5	M	50	7.96	130	1	250
1.8	M	50	7.96	120	1.1	240
2.2	M	50	7.96	110	1.2	230
2.7	M	50	7.96	100	1.3	220
3.3	M	50	7.96	95	1.4	210
3.9	M	50	7.96	65	1.6	200
4.7	M	50	7.96	56	1.7	190
5.6	M	50	7.96	48	1.9	180
6.8	M	50	7.96	37	2	175
8.2	M	50	7.96	25	2.2	165
10	K	50	7.96	21	2.5	160
12	K	50	2.52	19	2.5	150
15	K	50	2.52	17	2.8	145
18	K	50	2.52	13	3.1	140
22	K	50	2.52	9.6	3.4	130
27	K	50	2.52	7.2	3.8	125
33	K	50	2.52	6.8	4.1	120
39	K	50	2.52	6.5	4.5	115
47	K	50	2.52	6.3	4.9	110
56	K	50	2.52	6.2	5.3	105
68	K	50	2.52	5.7	5.8	100
82	K	50	2.52	5.3	6.3	95
100	K	50	2.52	4.8	7	90
120	K	50	0.796	3.8	13	90
150	K	50	0.796	3.5	15	85
180	K	50	0.796	3.3	16	80
220	K	50	0.796	3	17	75
270	K	50	0.796	2.8	19	65
330	K	50	0.796	2.6	20	60
390	K	50	0.796	2.4	22	55
470	K	50	0.796	2.25	24	55
560	K	50	0.796	2.1	26	50
680	K	50	0.796	1.95	28	45
820	K	50	0.796	1.85	30	40

※ Medidor de ensayo: L&Q HP4284A; Srf HM2770;
※ Contáctenos directamente para la modificación de las especificaciones.

Características de los modelos LGA/ LGA0410

Inductancia (μH)	Tolerancia	Qmin	Frecuencia de ensayo L,Q(MHz)	Frecuencias auto resonantesMHz min)	Resistencia DC ohm(max)	Corriente nominal L,Q(MHz)
0.22	M	45	25.2	300	0.1	1400
0.27	M	45	25.2	270	0.11	1320
0.33	M	45	25.2	250	0.12	1280
0.39	M	45	25.2	230	0.13	1200
0.47	M	45	25.2	220	0.14	1150
0.56	M	45	25.2	200	0.15	1100
0.68	M	45	25.2	190	0.16	1030
0.82	M	45	25.2	170	0.17	980
1	M	45	25.2	157	0.19	920
1.2	M	50	7.96	144	0.21	880
1.5	M	50	7.96	131	0.23	830
1.8	M	55	7.96	121	0.25	790
2.2	M	55	7.96	110	0.28	750
2.7	M	60	7.96	100	0.3	720
3.3	M	65	7.96	94	0.34	670
3.9	M	65	7.96	55	0.37	640
4.7	M	70	7.96	50	0.39	620
5.6	M	70	7.96	48	0.43	590
6.8	M	75	7.96	37	0.48	550
8.2	M	80	7.96	25	0.52	530
10	K	65	7.96	21	0.58	500
12	K	50	2.52	19	0.63	480
15	K	50	2.52	17	0.72	460
18	K	50	2.52	13	0.77	430
22	K	50	2.52	9.6	0.84	410
27	K	55	2.52	7.2	0.94	390
33	K	55	2.52	6.8	1.03	370
39	K	50	2.52	6.5	1.12	350
47	K	45	2.52	6.3	1.22	340
56	K	40	2.52	6.2	1.34	320
68	K	40	2.52	5.7	1.47	305
82	K	35	2.52	5.3	1.62	290
100	K	30	2.52	4.8	1.8	275
120	K	55	0.796	3.8	3.7	185
150	K	45	0.796	3.5	4.2	175
180	K	50	0.796	3.3	4.6	165
220	K	55	0.796	3	5.1	155
270	K	65	0.796	2.8	5.8	145
330	K	65	0.796	2.6	6.4	137
390	K	65	0.796	2.4	7	133
470	K	60	0.796	2.25	7.7	126
560	K	60	0.796	2.1	8.5	120
680	K	55	0.796	1.95	9.4	113
820	K	55	0.796	1.85	10.5	105
1000	K	55	0.796	1.4	14	100
56	K	40	2.52	6.2	1.34	320
68	K	40	2.52	5.7	1.47	305
82	K	35	2.52	5.3	1.62	290
100	K	30	2.52	4.8	1.8	275
120	K	55	0.796	3.8	3.7	185
150	K	45	0.796	3.5	4.2	175
180	K	50	0.796	3.3	4.6	165
220	K	55	0.796	3	5.1	155
270	K	65	0.796	2.8	5.8	145
330	K	65	0.796	2.6	6.4	137
390	K	65	0.796	2.4	7	133
470	K	60	0.796	2.25	7.7	126
560	K	60	0.796	2.1	8.5	120
680	K	55	0.796	1.95	9.4	113
820	K	55	0.796	1.85	10.5	105
1000	K	55	0.796	1.4	14	100
270	K	65	0.796	2.8	5.8	145
330	K	65	0.796	2.6	6.4	137
390	K	65	0.796	2.4	7	133
470	K	60	0.796	2.25	7.7	126
560	K	60	0.796	2.1	8.5	120
680	K	55	0.796	1.95	9.4	113
820	K	55	0.796	1.85	10.5	105
1000	K	55	0.796	1.4	14	100

※ Medidor de ensayo: L&Q HP4284A; Srf HM2770;
※ Contáctenos directamente para la modificación de especificaciones.

Características de los modelos LGA/ LGA0510

Inductancia (μH)	Tolerancia	Qmin	Frecuencia de ensayo L,Q(MHz)	Frecuencia auto resonante (MHz min)	Resistencia DC ohm(max)	Corriente nominal L,Q(MHz)
470	K	60	0.796	1.9	7.7	126
560	K	50	0.796	1.8	8.5	120
680	K	55	0.796	1.5	9	113
820	K	45	0.796	1.2	10.5	105
1000	K	45	0.796	1	14	100
1200	K	40	0.252	0.95	16.9	95
1500	K	40	0.252	0.9	21.6	90
1800	K	40	0.252	0.85	24	85
2200	K	40	0.252	0.8	34.7	80
2700	K	40	0.252	0.75	40	75
3300	K	40	0.252	0.7	59.5	62
3900	K	40	0.252	0.65	66	59
4700	K	40	0.252	0.6	74.5	55
5600	K	30	0.252	0.5	80	40
6800	K	30	0.252	0.45	85	35
8200	K	30	0.252	0.4	95	30
10000	K	20	0.252	0.35	105	25

※ Medidor de ensayo: L&Q HP4284A; Srf HM2770;
※ Contáctenos directamente para la modificación de especificaciones.

Características de los modelos LGA/ LGA0512

Inductancia (μH)	Tolerancia	Qmin	Frecuencia de ensayo L,Q(MHz)	Frecuencia auto resonante MHz min)	Resistencia DC ohm(max)	Corriente nominal L,Q(MHz)
1000	K	60	0.01	1	10.5	200
1500	K	75	0.01	1	12.5	150
1800	K	55	0.01	1	15.5	140

※Este tipo de bobina se utiliza en los balastos electrónicos de baja potencia de "OSRAM", la estructura del núcleo y los diferentes compuestos pueden variar en la inductancia general.

Además de las bobinas axiales con revestimiento transparente de conformación, también fabricamos productos electrónicos que se adapten a sus tipos de placa de circuito impreso y a sus necesidades de producción, a elegir entre cientos de modelos. Nuestros 30 años de experiencia en el mercado nos permiten ofrecer bobinas de gran calidad que se exponen a continuación.
