Prensa para retoque y ajuste de moldes de alta precisión con dos placas de sujeción

Prensa para retoque y ajuste de moldes de alta precisión con dos placas de sujeción
Solicite un presupuesto

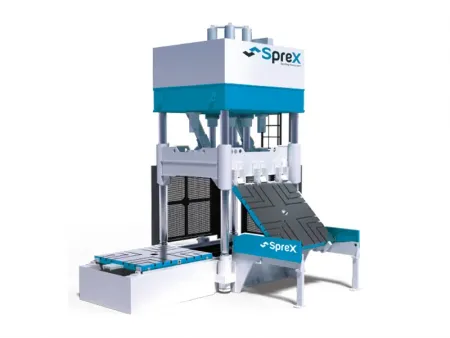

El diseño de la prensa para retoque y ajuste de moldes de alta precisión con dos placas de sujeción está basado en la serie JM de prensas para retoque y ajuste de moldes.

Este producto realiza retoques y ajustes confiables y estables a través del uso de cuatro cilindros de retoque y ajuste de aceite distribuidos equitativamente. Además, al no contar con asientos superiores, el peso de la máquina se reduce en un 15-25% en comparación con la prensa para retoque y ajustes de moldes JM. Esta máquina es ideal para aquellos clientes que tienen un cierto límite de altura en sus fábricas.

Este articulo cuenta con un dispositivo de cierre que garantiza su seguridad durante el funcionamiento del mismo. Este dispositivo retiene la plancha de molde, evitando que continúe con sus movimientos usuales, en caso de que haya un corte de energía o de que se dañe una máquina durante su funcionamiento.

Selección de tipo

De acuerdo a las diversas capacidades de presión, le brindamos a nuestros clientes 4 tipos de máquinas que varían desde 160T hasta 600T. Las mismas incluyen equipos, por ejemplo, en los que el tamaño mínimo de molde es de solo 22 toneladas, su altura es de 4m y el largo de la mesa de trabajo es de 1,6m. Esto permite aumentar la tasa de utilización del espacio limitado.

SX160YC-II
  • Capacidad de prensado: 160 ton
  • Capacidad de apertura del molde: 38 ton
  • Capacidad de vuelco: 8 ton
  • Capacidad de expulsión: 6.3 ton
SX300YC-II
  • Capacidad de prensado: 300 ton
  • Capacidad de apertura del molde: 56 ton
  • Capacidad de vuelco: 18 ton
  • Capacidad de expulsión: 6.3 ton
SX400YC-II
  • Capacidad de prensado: 400 ton
  • Capacidad de apertura del molde: 80 ton
  • Capacidad de vuelco: 25 ton
  • Capacidad de expulsión: 11.2 ton
SX600YC-II
  • Capacidad de prensado: 600 ton
  • Capacidad de apertura del molde: 150 ton
  • Capacidad de vuelco: 35 ton
  • Capacidad de expulsión: 21.5 ton
Dimensiones de instalación
Especificaciones técnicas
Modelo del artículo
SX160YC-Ⅱ SX300YC-Ⅱ SX400YC-Ⅱ SX600YC-Ⅱ
Capacidad de presión T 160 300 400 600
Capacidad de elevación del banco de trabajo superior T 38 56 80 150
Capacidad de giro del banco de trabajo superior T 8 18 25 35
Capacidad de eyección T 6.3 6.3 11.2 21.5
Espesor mínimo del molde mm 300 600 600 800
Espesor máximo del molde mm 1000 1600 2000 2800
Distancia máxima entre dos bancos de trabajo mm 1700 2300 2700 3500
Ángulo de giro del banco de trabajo superior ° 180 180 180 180
Dimensión del banco de trabajo mm 1600×1300 2000×1800 3000×2000 4000×2800
Capacidad de carga del banco de trabajo T 16 36 50 70
Golpe hacia fuera del banco de trabajo inferior mm 3200 2750 4800 6800
Golpe de eyección mm 300 300 300 350
Potencia del motor kW 18.5 30 45 55
Tamaño mínimo del molde (largoxancho) mm 460×690 600×750 810×780 2100×1015
Dimensiones externas (largo×ancho×altura) mm 6500×2790×4370 6010×5145×5850 8300×4480×6460 11250×5590×8500
Dimensiones generales (fuera de operación) mm 6500×2790×3610 6010×5145×4550 8300×4480×5130 8300×4480×5130
Peso T 22 45 80 125

Nota: Los parámetros técnicos están sujetos a cambio sin previo aviso.

Características
  • Diseñado con una estructura de pilar de guía confiable, lo que permite una mayor precisión durante el cierre del molde de alta presión y un cómodo ajuste del paralelismo de la platina.
  • Todas las piezas móviles están equipadas con guías de manga de cobre de grafito, lo que permite un funci|onamiento sin aceite y autolubricante para una máquina más limpia y respetuosa con el medio ambiente.
  • Incorpora detección de fallas práctica y confiable, sistemas de alarma y función de protección de moldes de baja presión para mejorar la seguridad y el rendimiento.
  • Equipado con una mesa de trabajo inferior con dispositivos de posicionamiento y elevación de alta precisión, lo que mejora aún más la eficiencia operativa.
  • Cuenta con cuatro cilindros de sujeción del molde, lo que garantiza una distribución uniforme de la fuerza durante el cierre del molde a alta presión y minimiza el coeficiente de deformación.
  • Utiliza la banda magnética SIKO de fabricación alemana para la detección precisa de la posición de la platina móvil, garantizando resultados precisos.
  • La reducción de la altura de la máquina en un 15-25% en comparación con la serie JM resuelve el problema de la altura limitada de la fábrica, proporcionando una utilización óptima del espacio.
Dispositivo opcional
Sistema servomotor

La utilización de un sistema servomotor ayuda a reducir la temperatura del aceite y el consumo de energía de la prensa para retoque y ajuste de moldes.

Sistema hidráulico de mordazas

Les brindamos a nuestros clientes una gran variedad de sistemas hidráulicos de mordazas que pueden utilizarse con las prensas para retoque y ajuste de moldes. Esto le permite al cliente realizar cambios de moldes de manera más rápida y confiable.

Placa de moldes magnética

Las placas de molde magnéticas se utilizan junto con la prensa para retoque y ajuste de moldes para obtener un cambio rápido y confiable de los moldes.
