Descripción
La línea de enderezamiento soldadura y ensamblaje cuenta con funciones combinadas para vigas H, ensamblaje en T, soldadura, enderezamiento post soldadura. Con ella se puede realizar rápidamente, y de forma precisa, la producción de vigas H y T. Cuenta con las siguientes ventajas: operación simple, menor costo operativo y menor área ocupada.

Esta línea tiene dos procesos a elección de acuerdo con el espesor de placa de acero que deberá ser soldada:
Uno es el tipo de soldadura por arco simple con doble alambre con un ritmo de deposición un 40% mayor al tradicional. De esta forma es especialmente apta para la soldadura por arco sumergido con alambre simple, en el cual el espesor es menor a 20mm.
El otro es el tipo de soldadura por arco simple con un solo alambre. Es apta para un espesor de placa mas grande.

Detalles
Parámetros técnicos
Altura de alma apta 200~1800 mm
Espesor 6~30 mm
Ancho apto de placa de brida 200~800 mm
Espesor 6~40 mm
Largo apto de la pieza 4000~15000 mm
Velocidad de producción de acero estructural 200~1000 mm/min (ajuste de velocidad en un solo paso)
Largo de lecho de rodillos de ingreso y egreso 12000 mm
Dispositivo de centrado control combinado mecánico e hidráulico
Ajuste de velocidad conversor de frecuencia AC
Potencia mecánica 8.5 kW (no incluye la máquina de eléctrica)
Potencia AC380V 50Hz 3 fase

Estructura principal y principios operativos
Esta máquina está conformada por una transportadora de rodillos de ingreso, dispositivo de centrado, transportadora de rodillos de salida, máquina base, sistema hidráulico, caja de control eléctrico, marco de pórtico, dispositivo de pinzado, dispositivo de sujeción de alma auxiliar, dispositivo de rodillo superior, cabezal de soldadura izquierdo y derecho, sistema de reciclado de flujo, unidad de enderezado, etc.

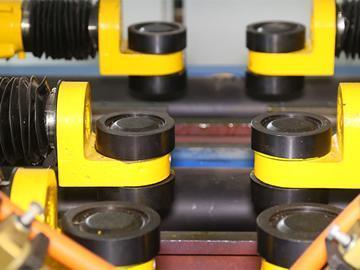

El ensamblaje y posicionamiento de la placa de la brida y alma se realiza en dos pasos: el dispositivo de centrado automático en la transportadora de rodillos de ingreso realiza el pre posicionamiento de la brida y alma. Cuando la placa de brida y alma son ensambladas respectivamente son transportadas al bloque de posicionamiento de la máquina base, la placa de brida y alma serán sujetadas por el dispositivo correcto en la base de la máquina.

El marco de la máquina base cuenta con un dispositivo de sujeción en donde la prensa de rodillo y el rodillo principal están en mismo plano vertical. Cuando el rodillo principal está presionando hacia abajo, el costado inferior del alma será ajustado firmemente a la placa de brida. Hay una pieza convexa en el borde frontal del rodillo de presión, bajo la placa de brida. Si la placa de brida no es plana, esta pieza convexa inicia para asegurar que la zona de ensamblaje y soldadura coincidan correctamente. Finalmente, el dispositivo de accionamiento de la máquina base inicia, el motor principal hará que el cilindro de propulsión gire al lado de reductor de cicloide y las juntas transversales efectuarán el movimiento de la pieza. Con la coincidencia del cabezal de soldadura en ambos lados de la caja y unidad de enderezamiento en frente de la máquina base, se puede cumplir con el ensamblaje de acero estructural, soldadura y enderezamiento de placa de brida de forma simultánea. El dispositivo de control de frecuencia y velocidad es capaz de realizar un movimiento velo de la pieza.

Diagrama

Jingfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de vigas de acero estructural tipo H, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
