Centro de mecanizado vertical de trabajo pesado(heavy duty), con 3 guías cuadradas
Nuestro centro de mecanizado vertical con guía cuadrada está especialmente diseñado para el desbastado y fabricación de productos y moldes, con especial énfasis en el cortado. El carril-guía y la mesa de trabajo son elementos integrados del moldeo. El carril-guía, a su vez, está estructurado en función del moldeado, lo que permite una mayor capacidad de la máquina.
Modelos de centro de mecanizado vertical con guías cuadradas diseñados por Tying CNC
- Desplazamiento del eje X:800mm
Desplazamiento del eje Y:500mm
Desplazamiento del eje Z:500mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:600kg - Desplazamiento del eje X:1000mm
Desplazamiento del eje Y:600mm
Desplazamiento del eje Z:600mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:900kg -
-
- Desplazamiento del eje X:1200mm
Desplazamiento del eje Y:700mm
Desplazamiento del eje Z:600mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:1000kg
-
-
- Desplazamiento del eje X:1300mm
Desplazamiento del eje Y:700mm
Desplazamiento del eje Z:650mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:1200kg
-
-
- Desplazamiento del eje X :1500mm
Desplazamiento del eje Y :800mm
Desplazamiento del eje Z :700mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:1500kg
-
-
- Desplazamiento del eje X :1600mm
Desplazamiento del eje Y :900mm
Desplazamiento del eje Z :680mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:2000kg
-
-
- Desplazamiento del eje X :1800mm
Desplazamiento del eje Y :900mm
Desplazamiento del eje Z :800mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:2000kg
Ejemplares procesados por el centro de mecanizado vertical con guías cuadradas
- Piezas de grandes dimensiones

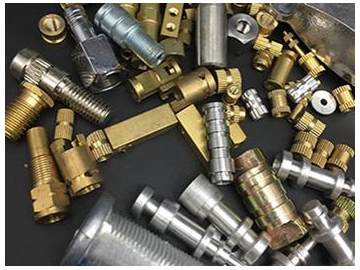

- Accesorios de hardware

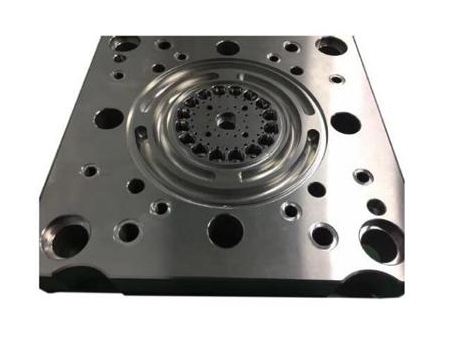

- Moldes
- Moldes
- El eje, husillo de rosca, y carril guía son fabricados en Taiwán, Japón o Alemania, presentando una calidad óptima.
- Los soportes de los extremos de cada eje están fijados por 5 tuercas. Un dispositivo de pre tensado está instalado en un extremo del eje para garantizar la precisión de la expansión térmica.
- El motor y el eje están conectados por doble para asegurar una transmisión despejada y mejorar la precisión.
Estos componentes del centro de mecanizado vertical con guía cuadrada son modificables en función de las necesidades particulares de cada cliente, como el depósito de herramientas giratorio, al que se le puede añadir una mayor capacidad de almacenaje. Haga clic en los para obtener información detallada.
