Proceso de secado por pulverización

Solicite un presupuesto

Nosotros: http://epcchemicalplants.com/1-2-spray-drying-process.html

Mediante el proceso de secado por pulverización, se puede obtener contenidos de formaldehído de entre 92~96%, los cuales se caracterizan por su porosidad, solubilidad en agua y corto tiempo de despolimerización. Durante el desarrollo de nuestras soluciones, hemos puesto especial énfasis en el desarrollo e investigación de los sistemas de condensación de formaldehído, el diseño de la torre de pulverización y la selección del catalizador. La característica más importante es la utilización de la circulación continua y el uso posterior de las concentraciones bajas de formaldehído para la producción de soluciones de metilal solution de mayor valor.

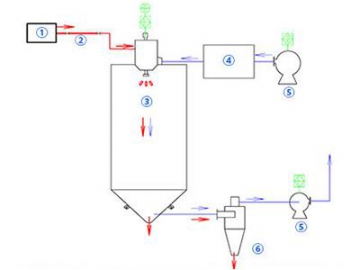

Diagrama de proceso

Equipo para procesamiento de paraformaldehído

Evaporador de alta eficiencia
Separador
Separador
Tanque intermedio
Torre de lavado al vacío
Agua desalinizada
Torre de lavado por aire
Secado de lecho fluidizado vibratorio
Separador ciclónico
Torre de gases de escape

Ventajas

El evaporador de gran eficiencia se encarga de la evaporación de la película.
El separador se encarga de la evaporación de descenso de la película.
El gas de combustión del separador pasa a la torre de absorción #1 para producir una solución diluida de formaldehído.

Proceso de producción de paraformaldehído

Obtener una solución de formaldehído de 50%-55%.
Posteriormente concentrar la misma solución de 85%.
Condensar y deshidratar la solución de formaldehído de 85%.
Posterior a los procesos de enfriamiento por aspersión y del colector ciclónico, el paraformaldehído sólido se aloja en el secador de lecho fluidizado para el segundo proceso de secado.
Absorción de los gases de escape.

Nota: Si desea conocer más detalles a cerca de los procesos de producción aquí presentados, no dude en ponerse en contacto con nosotros.

Especificaciones del paraformaldehído

Ítem	Índice	Observaciones
Contenido de formaldehído	92-96% w/w	Normalmente 92%
Ácido fórmico	＜0.03%
Intervalo de fusión	120-170℃
Contenido de cenizas	＜100ppm
Apariencia	Polvo blanco
Contenido de metanol	＜1wt%
Agua libre	＜8wt%
Contenido de hierro	＜2ppm

Especificaciones de las materias primas

Ítem	Especificación
Formaldehído	50.0%wt
Agua desalinizada	La conductividad no es mayor a 10μs/cm，P≥0.3mpa
Vapor	0.4MPa
Vapor	0.8MPa
Electricidad	380V
Agua en circulación	30~38℃ ，0.25mpa
Agua de enfriamiento	-1~3℃ ，0.25mpa
Aire instrumental	0.7MPa
Nitrógeno	0.7MPa

Tasa de consumo

Ítem	Cuota de consumo	Aclaraciones
Materias primas y materiales auxiliares
Formaldehído（50％）	2.665T/T
Formaldehído diluido （19％~24％）	-2.2T/T	Derivado del formaldehído diluido
Otros servicios
Agua circulante t≤32℃，△t=10℃	288T/T
Electricidad dinámica（380V）	280kWh/T
Vapor de baja presión P=0.4MPa（G）	1.30T/T
Vapor de baja presión P=0.8MPa（G）	0.90T/T
Agua de enfriamiento-2℃，△t=5℃	120T/T
Agua suave	0.2T/T
Aire instrumental P=0.7MPa（G））	48Nm3/T
Nitrógeno P=0.7MPa（G）	99Nm3/T

Proyectos en los que hemos trabajado

Productos relacionados
