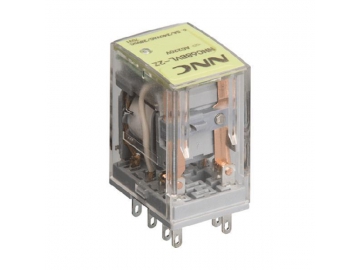

Relé electromagnético NNC68BVL (relé HH52P, HH53P, HH54P)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-4-nnc68bvl-electromagnetic-relay.html

El relé electromagnético NNC68BVL (relé HH52P, HH53P, HH54P) se aplica en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás dispositivos electrónicos.

Características

El NNC68BVL relé electromagnético (relé HH52P, HH53P, HH54P) emplea contactos de conmutación que incluyen dos grupos de 6.5A/10A y cuatro grupos de 5A.
Se puede soldar directamente sobre la placa PCB o instalar sobre un zócalo.
De forma opcional, se puede fabricar con una luz indicadora o un diodo.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Descripción del modelo

NN: Identificación corporativa

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	6.5A	10A
Tensión de conmutación máxima	240VAC 6.5A 28VDC 6.5A	240VAC 10A 28VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo)V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo)V	Voltaje nominal×110%

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
