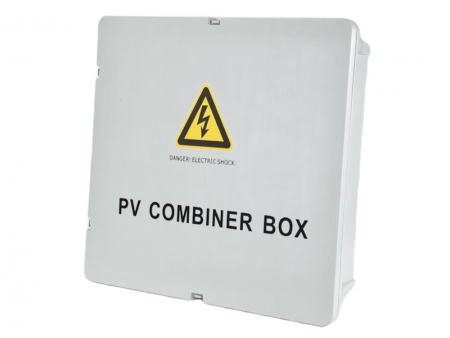

Caja de Distribución Fotovoltaica, para Red Eléctrica

Solicite un presupuesto

Nosotros: http://pv-accessories.com.ar/3-3-pv-on-grid-distribution-box.html

Nuestra caja de distribución fotovoltaica conectada red representa la solución óptima para establecer una central de energía solar cerca a su ubicación. Esta innovadora infraestructura le brinda la oportunidad de aprovechar completamente la potencia de la energía solar para sus necesidades diarias, a la vez permite una fácil inyección del excedente de electricidad de vuelta a la red.

Esta caja de distribución tiene como objetivo principal garantizar el funcionamiento de manera segura y eficiente de su sistema de distribución de energía solar. Esto se logra al coordinar la operación del convertidor con la red eléctrica principal, fortaleciendo así la operatividad de su instalación de energía solar. Además, esta caja facilita la medición precisa de la electricidad generada por su sistema.

Lo que destaca a este producto son sus increíbles características: un nivel de protección sólido, una vida útil prolongada, una instalación y funcionamiento sencillos. Sus múltiples funciones incluyen el aislamiento y la protección del sistema, la defensa contra sobrecargas y cortocircuitos, la protección contra sobretensiones mediante toma de tierra, el mantenimiento de un rendimiento óptimo en condiciones de tensión variable y la medición precisa de la electricidad generada.

Datos técnicos

Información

Canales de entrada del convertidor

Canales de salida

Tensión nominal AC (V)

220/230 /240 V

400 V

Tensión de entrada nominal máxima

32 A

63 A

32 A

63 A

80 A

100 A

125 A

200 A

225 A

250 A

Frecuencia nominal

50/60Hz

Conexión del medidor de electricidad

Conexión directa

Conexión directa/secundaria

Conexión secundaria

Cubierta

Material

Metal

Grado de protección

IP65

Grado de protección contra impactos

IK10

Dimensiones

Personalizable

Puerto de entrada del convertidor

M50（φ32.7-38mm）

Puerto de conexión a la red

M50（φ32.7-38mm）

Interrupto de cuchilla (AC)

Tensión nominal (V)

230 V

400 V

Corriente nominal (A)

63 A

100 A

200 A

400 A

Tipo de interruptor

Interruptor de acción simple

Relé de protección de voltaje

Tipo de disyuntor

Tensión nominal (AC)

230V

400V

Corriente máxima (AC)

63A

80A

125A

250A

Ajuste de sobretensión (tensión de fase)

≥290V

253-300V

Ajuste de subtensión (tensión de fase)

≤150V

154-187V

Protección contra pérdidas de tensión (tensión de fase)

＜45V

Frecuencia nominal

50/60Hz

Estándar

Q/GDW1972

Certificado

CCC

Protector contra sobretensiones AC

Tensión máxima de funcionamiento (AC)

230 V

400 V

Corriente máxima de descarga

40KA

Estándar

EN50539-11 Type2

Certificado

CE，TUV，CB，CCC

Disyuntor AC

Tipo de disyuntor

Tensión nominal (AC)

230 V

40 V

Corriente nominal (AC)

32 A

63 A

32 A

63 A

80 A

100 A

125 A

200 A

225 A

250 A

Frecuencia nominal

50/60Hz

Estándar

IEC/EN 60947-3

Certificatdo

CE, CCC

Condiciones medioambientales

Temperatura de funcionamiento

20 °C ~ 60 °C

Humedad de funcionamiento

99%RH

Altitud

2000m

Método de instalación

Instalación vertical en pared

Funciones opcionales

Fusible AC

Opcional

Relé de protección de voltaje

Protector de fuga de corrienteAC

Listo para su envío
