Torre de enfriamiento cerrada (flujo cruzado, acero)

Solicite un presupuesto

Nosotros: http://lycoolingtowers.com/1-2-3-crossflow-cooling-tower-closed-circuit-steel.html

Descripción

La torre de enfriamiento cerrada flujo cruzado de acero realiza el intercambio térmico mediante un circuito cerrado y limpio. Los diversos tipos de materiales y configuraciones del intercambiador térmico garantizan que la torre de enfriamiento cerrada flujo cruzado sea apta para su aplicación en campos de climatización y ventilación industrial. Este sistema de enfriamiento disminuye el fenómeno de raspado que suele ocurrir durante los procesos tecnológicos, lo cual asegura un rendimiento constante bajo operaciones de larga duración, y a su vez prolongando la vida útil de la máquina.

Funcionamiento

El agua, el aceite u otros líquidos fluyen de manera circular por la superficie de las tuberías. El aire entra por los conductos en la parte inferior de la torre y entra en contacto con el agua proveniente de la parte superior. Una parte del agua se evapora absorbiendo calor, y el aire caliente se expulse al exterior mediante el ventilador de la parte superior de la torre. El agua restante va a parar a la bandeja de recogida de agua, reciclándose y siendo transportada por la bomba al sistema de distribución de agua donde es expulsada por las boquillas de nuevo.

Modelos

Todas las características que se muestran a continuación describen las máquinas de enfriamiento por evaporación, estas características pueden modificarse en función de las necesidades de los clientes.

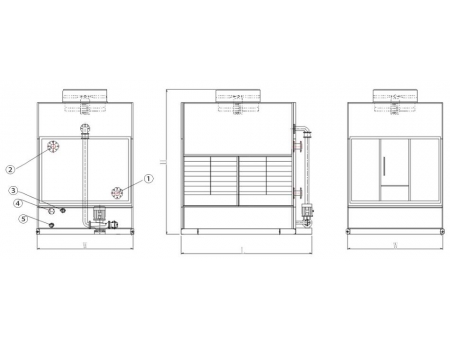

Parámetros

1. Entrada de agua
2. Salida de agua

3. Tubería de suministro
4. Tubo de rebosadero

5. Tubería de desagüe

Características

Temperatura del agua de entrada: T₁=37℃
Temperatura del agua de salida: T₂=32℃
Temperatura del bulbo húmedo: T_WB=28℃
Temperatura del bulbo seco: T=31.5℃
Presión atmosférica: P=99.4KPa

Modelo	Dimensiones (mm)			Potencia del ventilador	Potencia de la bomba	Diámetro de la tubería de entrada/salida	Diámetro de la tubería de suministro	Diámetro de la tubería de desagüe	Peso de transporte
Modelo	L	W	H	(KW)	(KW)	(mm)	(mm)	(mm)	(Kg)
LYH-6	1360	1030	1850	1.1	0.2	32	25	32	290
LYH-8	1360	1030	1850	1.1	0.2	32	25	32	310
LYH-10	1360	1030	1850	1.1	0.55	32	25	32	335
LYH-15	2350	1280	2350	1.1	0.55	50	25	32	600
LYH-20	2350	1280	2450	1.5	0.55	50	25	32	725
LYH-25	2350	1280	2500	1.5	0.55	50	25	32	815
LYH-30	2660	1400	2500	2.2	0.75	65	25	32	925
LYH-35	2660	1400	2600	2.2	0.75	65	25	32	1010
LYH-40	2660	1400	2600	3	0.75	80	25	50	1100
LYH-50	2800	1750	2650	3	0.75	80	25	50	1400
LYH-60	2800	1750	2700	4.4	0.75	100	32	50	1510
LYH-70	2900	2060	2800	4.4	1.5	100	32	50	1900

Nota: los parámetros expuestos se aplican a las tuberías de calentamiento de cobre, cuyo material se determinará en función de las propiedades de los fluidos.

1. Entrada de agua
2. Entrada de salida

3. Tubería de suministro
4. Tubo de rebosadero

5. Tubería de desagüe

Características

Temperatura del agua de entrada: T₁=37℃
Temperatura del agua de salida: T₂=32℃
Temperatura del bulbo húmedo: T_WB=28℃
Temperatura del bulbo seco: T=31.5℃
Presión atmosférica: P=99.4KPa

Modelo	Dimensiones (mm)			Potencia del ventilador	Potencia de la bomba	Diámetro de la tubería de entrada/salida	Diámetro de la tubería de suministro	Diámetro de la tubería de desagüe	Peso de transporte
Modelo	L	W	H	(KW)	(KW)	(mm)	(mm)	(mm)	(Kg)
LYH-80	3200	2060	2800	6	1.5	100	32	50	1990
LYH-90	3200	2260	2800	8.8	2.2	125	32	50	2160
LYH-100	3800	2260	3000	8.8	2.2	125	32	50	2320
LYH-125	3800	2260	3050	8.8	2.2	100*2	32	50	2780
LYH-150	4800	2500	3100	13.2	2.2	100*2	32	50	3511
LYH-175	4800	2700	3150	13.2	3	125*2	32	50	4232
LYH-200	4800	2700	3150	17.6	4.4	125*2	32	65	4460
LYH-225	5400	3000	3200	17.6	4.4	100M	32	65	4900
LYH-250	5400	3000	3650	17.6	4.4	100M	32	65	5260
LYH-275	6000	3200	6750	22	4.4	100*4	32	65	5718
LYH-300	6000	3200	3950	22	4.4	100*4	32	65	5990

Nota: los parámetros expuestos se aplican a las tuberías de calentamiento de cobre, cuyo material se determinará en función de las propiedades de los fluidos.
