Prensa para mangueras hidraulicas, YONG-FENG F32D
Aplicaciones
La crimpadora hidráulica para mangueras YONG-FENG F32D tiene una fuerza de crimpado de 3600 KN. El rango de crimpado es de 6 a 88 mm, y para ello cuenta con 14 sets de terrajas estándar. Este tipo de equipo se usa en mangueras industriales y de incendio, en tuberías de combustible de alta presión, en cables de freno para automóviles, en equipos de aire acondicionado y en plomería liviana, entre otros.
Diámetro interno máximo
Mangueras industriales: 2½"
Mangueras con 2 alambres trenzados: 2"
Mangueras con 4 alambres en espiral: 2"
Mangueras de baja presión φ6, φ8, φ10, φ12
| Material del cabezal de crimpado | CERO FORJADO |
| Rango de crimpado | 6-88mm |
| Tamaño de la manguera | 2", 4SN |
| Rango máximo de crimpado | 118mm |
| Abertura sin terraja | 118mm |
| Abertura | +25mm |
| Presión del sistema | 31,5Mpa |
| Fuerza de crimpado | 3600kN |
| Potencia | 3kw/4kw |
| Voltaje estándar | Individualizable |
| Control | CNC |
| Terrajas estándar | 14 sets |
| Peso | 240kg |
| Dimensiones (L x W x H) | 620*500*660mm |
Especificaciones de las terrajas
Terrajas de alta presión:| No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 |
| Rango de crimpado | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm | 51-61mm | 63-73mm |
| Longitud | 45mm | 45mm | 45mm | 50mm | 65mm | 65mm | 80mm | 80mm | 80mm | 80mm |
Terrajas de baja presión:
| No. | Φ6 | Φ8 | Φ10 | Φ12 |
| Rango de crimpado | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
| Longitud | 35mm | 35mm | 35mm | 35mm |
Detalles
Las ventajas de las crimpadoras con control digital, con respecto a las tradicionales, son evidentes:
- El panel de control es claro y fácil de entender. Tiene gran velocidad de respuesta y su manejo es simple.
- Una regla eléctrica con control digital reemplaza al ajuste manual. Esto incrementa la precisión del crimpado 10 veces, lográndose que alcance un valor de 0,01 mm.
- El crimpado no solo es más preciso, sino que además es más prolijo.
Materiales
La cubierta del cilindro de aceite, el tanque de aceite y el pistón son de cromo 40, con una dureza de HRC26-30 en la superficie y de HRC59-63 en la capa operativa. El grosor de la capa más dura es de 2 mm.

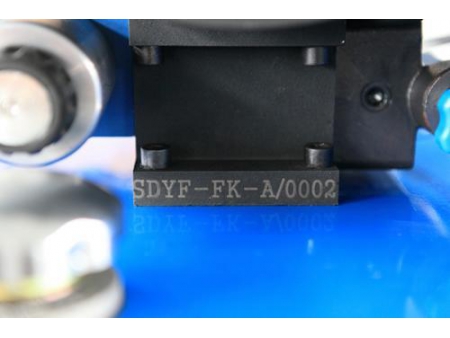

Sistema de conducción hidráulica
Este sistema es hermético, ya que no posee tuberías en el bloque de válvulas. Es más durable y la conducción de presión es más estable, lo que aumenta el rendimiento de la máquina.
Conexión de las terrajas
La conexión de nuestras terrajas es magnética, lo que facilita su armado y desarmado. El crimpado es parejo y prolijo.
