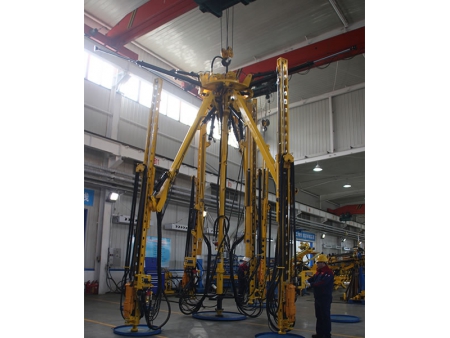

Perforadora de eje vertical serie SJZ (XFJD)
Perforadora jumbo de ejes, plataforma de perforación de ejes, equipo de perforación, perforadora jumbo
Esta línea de perforadoras de eje vertical está diseñada especialmente para proyectos de perforación vertical subterránea. La perforadora es accionada usando aire comprimido y una transmisión hidráulica para ofrecer una fuerza increíble para una variedad de aplicaciones de minería y excavación. La plataforma de perforación de ejes es adecuada para perforaciones de eje vertical con un amplio rango de diámetros y características flexibles de operación y alta estabilidad.
Características destacadas de la perforadora de eje vertical 1. La perforadora de rocas neumática altamente efectiva asegura una carrera larga y potente.
2. La precisión de perforación y eficiencia de trabajo es mejorada enormemente usando un dispositivo de movimiento paralelo de perforación.
3. Esta maquinaria de minería reduce significativamente la necesidad de un trabajo auxiliar y mejora enormemente la eficiencia de trabajo.
4. En comparación con equipos de perforación similares, la perforadora de eje vertical de Huatai ofrece un 10% más de eficiencia de trabajo.
| Información técnica | XFJD6.7 | XFJD6.9 | XFJD6.10 | XFJD6.11 | XFJD8.12 |
| Diá. del eje vertical (m) | 6-8 | 8-9 | 8-10 | 9-11 | 10-12 |
| Longitud retraída (m) | Φ1.9X7.2 | Φ1.9X8 | Φ1.9X8 | Φ1.9X8 | Φ2.25X8.1 |
| Cantidad de plumas | 6 | 6 | 6 | 6 | 8 |
| Rango de soporte | Fabricado de acuerdo a un acuerdo técnico | ||||
| Ángulo de oscilación de la pluma | 120° | 120 ° | 120° | 120 ° | 96 ° |
| Método de oscilación | Cilindro hidráulico | Cilindro hidráulico | Cilindro hidráulico | Cilindro hidráulico | Cilindro hidráulico |
| Rango de perforación (m) | Φ1.65-8.2 | Φ1.65-9.5 | Φ1.65-10.5 | Φ1.7-11.5 | Φ1.7-11.5 |
| Φ1.7-13.5 | |||||
| Cantidad y modelo de martillos perforadores | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | 8/YGZ70 |
| Fuente de alimentación | Motor neumático - bomba de aceite | Motor neumático - bomba de aceite | Motor neumático - bomba de aceite | Motor neumático - bomba de aceite | Motor neumático - bomba de aceite |
| Potencia de la bomba de aceite (kw) | 5.8 | 5.8 | 5.8 | 5.8 | 8.8 |
| Presión de trabajo (Mpa) | 10-14 | 12-14 | 12-14 | 12-14 | 12-14 |
| Carrera de alimentación (m) | 4.3 | 5.3 | 5.3 | 5.3 | 5.3 |
| Presión de aire (Mpa) | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Consumo de aire (m3/min) | 68 | 68 | 68 | 68 | 100 |
| Longitud de la varilla de perforación (m) | 4.7 | 5.7 | 5.7 | 5.7 | 5.7 |
| Diá. de la varilla de perforación (mm) | Φ38-55 | Φ38-55 | Φ38-55 | Φ38-55 | Φ38-55 |
| Peso bruto (kg) | 7800 | 8200 | 8700 | 9000 | 12000 |
| Presión del agua (Mpa) | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| Especificaciones del mango (mm) | Varilla de perforación hexagonal de 25x159 | ||||
| Diá. interno del conducto de aire | Φ102mm | ||||
| Diá. interno del conducto de agua | Φ32mm | ||||
