Perforadora Jumbo Hidráulica, CYTC70 (para Minería)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/1-1-5-hydraulic-drilling-jumbo.html

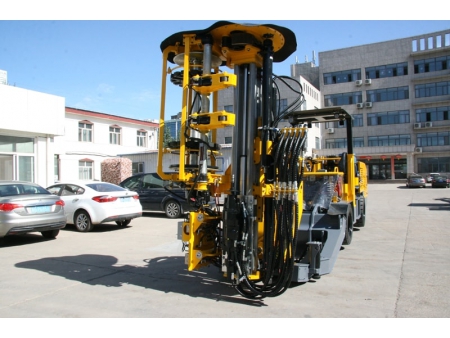

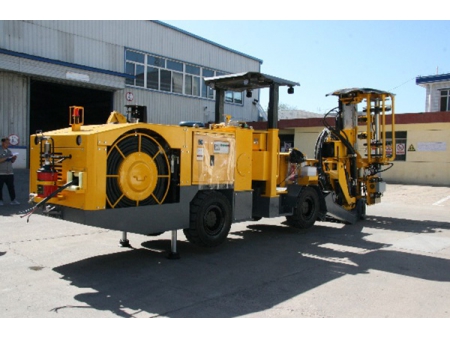

El jumbo de perforación hidráulica CYTC70 se caracteriza por su diseño compacto, ideal para utilizarse en minas pequeñas y medianas. Este equipo de minería tiene un diseño flexible, puede utilizarse para perforar barrenos horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.

Esta perforadora jumbo para perforación subterránea cuenta con un cabezal de perforación doble, un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operativa con control remoto y un martillo de perforación de alto rendimiento, lo que garantiza que el proceso de perforación se realice de forma eficiente, segura y rápida. Gracias a que cuenta con una broca de alto rendimiento, la precisión de perforación mejora en gran medida.

Rango de sección: de 3,2 x 3,2 a 4 x 4 m

Detalles

Configuración estándar

Martillo de perforación
1. La perforadora Jumbo está equipada con un martillo de perforación RD22U/RC2200
Brazo
1. Diseñado para secciones pequeñas
2. Excelente rigidez, funcionamiento e indicación de ángulos

Viga de avance
1. Viga de avance hecha de aleación de aluminio ligera y de alta resistencia
2. La viga de avance está recubierta de acero inoxidable y equipada con guías de PTFE resistentes al desgaste para ayudar a prolongar la vida útil de la broca.

Sistema de control
1. Equipado con sistema sensible a la carga
2. Cuenta con una función automática antiinterferencias (anti-jamming)
3. Control remoto de relación electrohidráulica
4. Control proporcional de la perforación: cuando la perforadora está en su máxima potencia, la fuerza de impacto varía proporcionalmente en función de las diferentes presiones de avance.

Chasis
1. Tracción a las cuatro ruedas
2. Equipado con el motor diésel de cuatro cilindros y tres ciclos de Yanmar
3. Cuatro cilindros hidráulicos de nivelación para estabilizar la perforadora jumbo.

Otros
1. Techo ajustable
2. Tambor para cables
3. Motocompresores
4. Bombas centrífugas multietapa accionadas por motor
5. Luces de trabajo

Especificaciones Técnicas

Dimensión total (Largo×Ancho×Alto)	8700×1600×2090（2800）mm
Martillo de perforación	RC2200, RC 22U
Potencia (del martillo de perforación)	21 kW /22 kW
Longitud total (avance)	2855 mm
Longitud de la varilla de perforación	915 mm
Profundidad del agujero	26 m
Fuerza de avance	15 kN
Brazo (ángulo de elevación/inclinación)	30°/-50°
Agujero horizontal	1500 mm
Ángulo de giro	±180°
Potencia del motor principal	75 kW
Tensión nominal	380V (puede ser personalizada)
Gradeabilidad	14°
Peso total	15500±100kg
Longitud del cable	70m

Dimensiones exteriores de la perforadora jumbo – Vista lateral

Radio de giro
