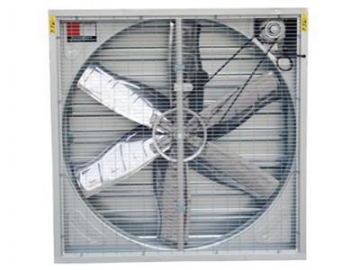

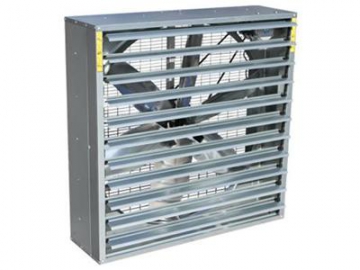

Extractor con rejilla comercial, ventilador axial modelo DFJ (Q)
Descripción
Este modelo adopta aspas de diámetros de 1270 mm y una velocidad de rotación de 466r/m. El mecanismo de abertura permita que se abra y cierre completamente. Se cambia el diseño de una capa de la tira de sellado de la rejilla por una de doble capa, por lo que el sellado es más firme.
- Aspa: placas de aleación de aluminio antioxidante de alta resistencia, espesor de la aspa 2,3 mm;
- Marco: placas de acero galvanizado en caliente con revestimiento de cinc 275g/m2
- Motor: motor YUYUN SANHE o motor SIEMENS
- Ruido: menor a 64db
- Instalación: montable en pared
| Especificaciones del modelo | Diámetro de aspas | Velocidad de rotación de aspas (rpm) | Flujo de aire (m3/h) | Presión total (pa) | Ruido (db) | Potencia de entrada (W) | Parámetros de potencia | |
| DJF(q)-1380 | 1270 | 466 | 44000 | 58 | ≤64 | 1100 | 380V/50Hz |

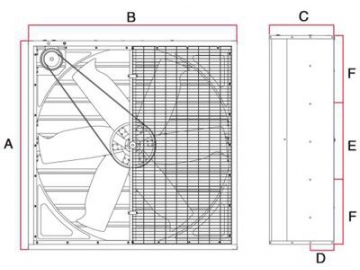

| Modelo de ventilador | Dimensiones (mm) | ||||||
| A | B | C | D | E | F | ||
| DJF (q)-1380 | 1380 | 1380 | 400 | 135 | 500 | 400 | |

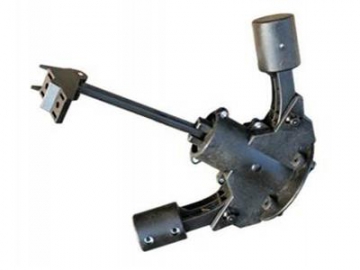

El mecanismo de abertura de las rejillas garantiza que se abran y cierren completamente. Cuando se cierra, previene que entre aire del exterior. Ofrece una larga vida útil debido al material que está hecho, que es nylon PA66. Estas piezas son duraderas y disminuyen el coeficiente de fricción. La varilla es de acero inoxidable 304 y reduce la fricción.

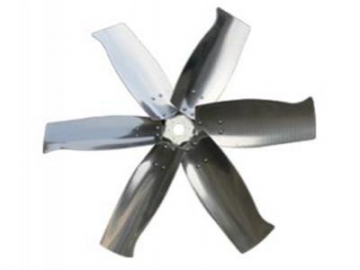

Las aspas están hechas de placas de aleación de aluminio antioxidante de alta resistencia a través de un proceso de estampado, que son suaves y livianas, y no acumulan polvo y ofrecen buena estética. Se incrementa el diámetro de las aspas a 1270 mm, lo que mejora el volumen y la eficiencia del aire. El espesor es de 2,3 mm.

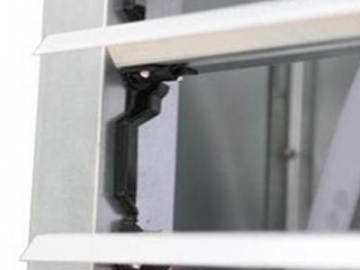

Se cambia el diseño de una capa de la tira de sellado de la rejilla por una doble capa, por lo que el sellado es más firme. La banda de sellado penetra la placa de hierro del marco. Cuando la rejilla gira, la fricción giratoria original con el marco cambia a la fricción del manguito, lo que disminuye la fricción de modo que sea más flexible abrir la rejilla.

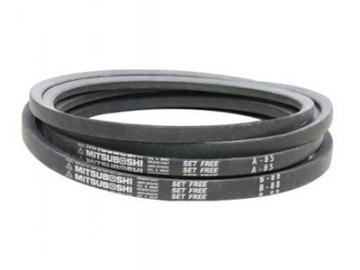

Adopta correas originales MITSUBOSHI para garantizar una vida útil larga y buena resistencia. Modelo: A86.

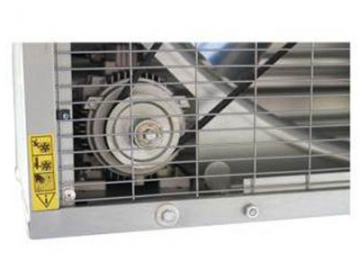

El ventilador cuenta con un dispositivo de ajuste de la correa con el fin de facilitar el ajuste. Cuando se requiere ajustar la tensión de la correa, se necesita aflojar un tornillo (tornillo de bloqueo del motor) y usar una llave de 17 mm con el fin de que gire en sentido horario.

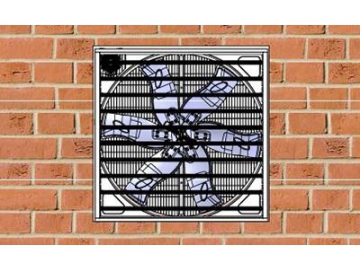

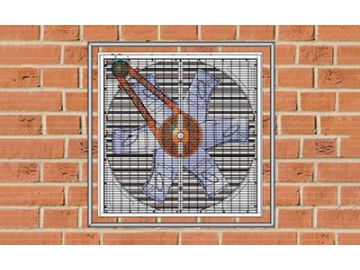

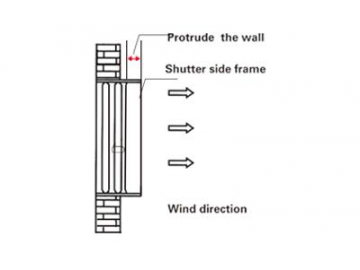

Diagrama de instalación
