Anclaje autoperforante / autoexcavado

Solicite un presupuesto

Nosotros: http://mkt-ar.com/4-2-1-self-undercutting-anchor.html

Anclajes mecánicos

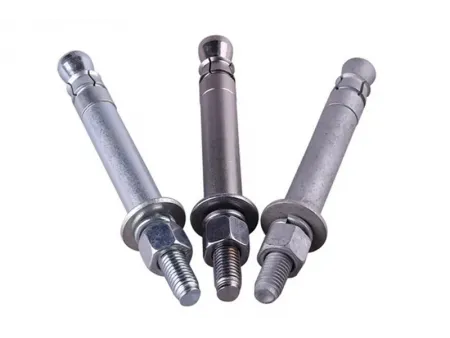

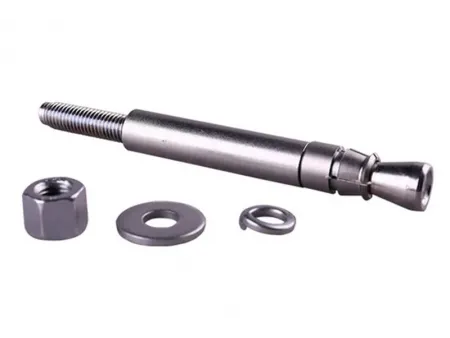

El anclaje autoperforante o autoexcavado es un sistema de anclaje mecánico prediseñado compuesto por un anillo de corte, un manguito de expansión, una varilla roscada, una arandela elástica, una arandela plana y una tuerca. Fabricado en acero al cromo-aleado, ofrece alta resistencia a la tracción y excelente tenacidad, lo que lo hace ideal para aplicaciones estructurales de alta resistencia.

Datos técnicos

Anclaje de socavado preajustado (acero inoxidable)

Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Carga de tensión (kN) (nominal/diseño)		Carga cortante (kN) (nominal/diseño)
Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado	Hormigón no agrietado
M6	304	50	4.2*/3.5	4.2*/3.5	2.1/1.8	2.1/1.8
M6	316	50	9.0*/7.5	9.0*/7.5	4.5/3.8	4.5/3.8
M8	304	70	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	304	90	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	316	70	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
	316	90	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
M10	304	70	12.2*/10.2	12.2*/10.2	6.1/5.1	6.1/5.1
	304	100	12.2/10.2	12.2/10.2	6.1/5.1	6.1/51
	316	70	20.5/11.4	26.1*/21.8	13.1/10.9	13.1/10.9
	316	100	26.1/21.8	261/21.8	13.1/10.9	13.1/10.9
M12	304 316	70	17.7/14.8	17.7/14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		120	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		70	20.5/11.4	28.7/15.9	19.0/15.8	19.0/15.8
		80	25.0/13.9	35.1/19.5	19.0/15.8	19.0/15.8
		100	35.0/19.5	37.9*/31.6	19.0/15.8	19.0/15.8
		120	37.9*/31.6	37.9*/31.6	19.0/15.8	19.0/15.8
M16	304	100	33.0/27.5	33.0/27.5	16.5/13.7	16.5/13.7
		130	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
		165	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
	316	100	35.0/19.4	49.0/27.2	35.3/29.4	35.3/29.4
		130	51.9/28.8	70.7*/58.9	35.3/29.4	35.3/29.4
		165	70.7*/58.9	70.7*/58.9	35.3/29.4	35.3/29.4
M20	304	170	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
	304	210	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
	316	170	77.6/43.1	108.6/60.3	551/45.9	55.1/45.9
	316	210	106.5/59.2	110.3*/90.9	551/45.9	55.1/45.9

Anclaje de socavado pasante (acero inoxidable)

Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Carga de tensión (kN) (nominal/diseño)		Carga cortante (kN) (nominal/diseño)
Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado	Hormigón no agrietado
M6	304	50	4.2*/3.5	4.2*/3.5	11.0/9.2	11.0/9.2
M6	316	50	9.0*/7.5	9.0*/7.5	23.6/19.7	23.6/19.7
M8	304	70	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	304	90	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	316	70	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
	316	90	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
M10	304	70	12.2*/10.2	12.2*/10.2	19.0/15.8	19.0/15.8
	304	100	12.2/10.2	12.2/10.2	16.7/13.9	16.7/13.9
	316	70	20.5/11.4	261*/21.8	40.7/33.9	40.7/33.9
	316	100	26.1/21.8	26.1/21.8	35.8/29.8	35.8/29.8
M12	304 316	70	17.7/14.8	17.7/14.8	23.7/19.8	23.7/19.8
		80	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		100	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		120	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		70	20.5/11.4	28.7/15.9	50.8/42.3	50.8/42.3
		80	25.0/13.9	35.1/19.5	50.8/42.3	50.8/42.3
		100	35.0/19.5	37.9*/31.6	50.8/42.3	50.8/42.3
		120	37.9*/31.6	37.9*/31.6	50.8/42.3	50.8/42.3
M16	304	100	33.0/27.5	33.0/27.5	35.3/29.4	35.3/29.4
		130	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
		165	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
	316	100	35.0/19.4	49.0/27.2	75.6/63.0	75.6/63.0
		130	51.9/28.8	70.7*/58.9	75.6/63.0	75.6/63.0
		165	70.7*/58.9	70.7*/58.9	75.6/63.0	75.6/63.0
M20	304	170	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/781
	304	210	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/78.1
	316	170	77.6/43.1	108.6/60.3	200.8/167.3	200.8/167.3
	316	210	106.5/59.2	110.3*/90.9	200.8/167.3	200.8/167.3

Aplicaciones

Fijación de soportes y submarcos de muro cortina
Anclaje de carga para estructuras de acero
Anclaje de placas de peldaños de escalera y cubrejuntas
Instalación de barreras de seguridad y muros de aislamiento acústico
Fijación de placas de acero para refuerzo de acero adherido
Anclaje para superposición de hormigón y puntos de conexión estructural
Sistema de anclaje para tránsito ferroviario
Sistemas de anclaje de puentes y carreteras

Caracterísiticas

No requiere perforación secundaria, instalación eficiente y que ahorra tiempo.
Excelente durabilidad con excelente soldabilidad y resistencia al calor.
Baja tensión de expansión, compatible con varios grados de hormigón.
Disponible en diferentes materiales y opciones de protección contra la corrosión según las demandas ambientales.
El mecanismo de bloqueo diseñado proporciona una capacidad de tracción y corte confiable.
Diseño simple con fuerte rendimiento sísmico y resistencia a la abrasión.

Informes de pruebas

Nuestros anclajes mecánicos se someten a pruebas para garantizar su fiabilidad estructural y rendimiento en condiciones exigentes. Los siguientes informes confirman el cumplimiento de las principales normas del sector:

Informe de prueba de resistencia a la tracción y al corte (M10, M16, M20, M24)

Informe de resistencia sísmica

Informe de resistencia a la fatiga (2 millones de ciclos)

Informe de prueba de protección contra la corrosión por niebla salina

Informe de certificación del desempeño de seguridad
