La resistencia de película de óxido metálico serie RJY es un tipo de resistor axial. Está compuesto de una barra de cerámica recubierta de una película de óxido metálico, como el óxido de estaño. Este tipo de resistencia es muy popular entre nuestros clientes gracias a su prolongado servicio de vida.

Potencia nominal
Tipo estándar: 1/4W, 1/2W, 1W, 2W.3W
Tipo mini: 1 /2WS, 1 WS,2WS,3WS,5WS

Formas y dimensiones

Modelo		Dimensiones (mm)
Modelo		L±1	C Max	D	D	H±3
RJY-1/2WS	RJY-1/4WS	6.5	7	2.3	0.6	26
RJY-1WS	RJY-1/2WS	9	11.1	3.5±05	0.7	26
RJY-2WS	RJY-1W	11.5	14.6	4.5±0.5	0.8	30
RJY-3WS	RJY-2W	15.5	18	6±1	0.8	28
RJY-5WS	RJY-3W	24.5	28	9±1	0.8	28

Parámetros

Modelo	Potencia nominal (W)	Tensión de servicio maxima	Sobrecarga de corriente máxima	Fuerza dieléctrica	Temperatura ambiente	Intervalo de resistencia	Tolerancia del resistor
RJY-1/2WS RJY-1/4WS	0.5	250W	400V	500V	70℃	0.22Ω-100KΩ	5%-2%
RJY-1W8 RJY-1/2WS	1	360W	600v	700V		0.22Ω-100KΩ
RJY-2WS RJY-1W	2	360W	600v	700V		0.22Ω-120KΩ
RJY-3W8 RJY-2W	3	500W	800V	800v		0.22Ω-150KΩ
RJY-6WS RJY-3W	8	750W	800V	800V		0.22Ω-15OKΩ

Especificaciones

Característica			Requisitos
Temperatura de funcionamiento		Temperatura de funcionamiento	-55℃-200/
Coeficiente de temperatura (ppm/℃ )		Coeficiente de temperatura	±200
Resistencia a alteraciones	Sobrecarga en period corto	Short Time Overload	± (0.5% 0.05Ω )
	Efectos de soldadura	Soldering Ability	± (0.5% 0.05Ω )
	Ciclo de temperatura	Ciclo de temperatura	± (0.5% 0.05Ω)
	Resistencia a la humedad	Resistencia a la humedad	±5%
	Ciclo de vida	Ciclo de vida	±5%
Voltaje de prueba dieléctrica		Voltaje de prueba dieléctrica	± (0.5% 0.05Ω )
Resistencia del aislante		Resistencia del aislante	Over 104MΩ

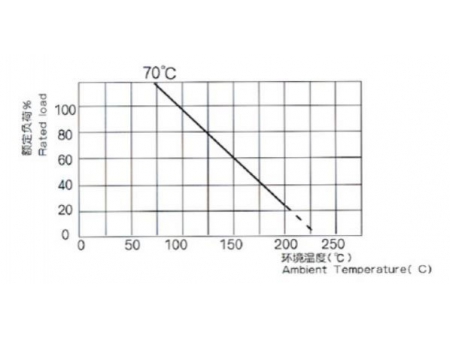

Curva de deriva
