Perforadora DTH de superficie integrado KT9D
Esta perforadora DTH integrada de superficie es una perforadora avanzada que combina el sistema de perforación DTH con un compresor de aire de tornillo. Es capaz de perforar orificios verticales, inclinados y horizontales, y se utiliza principalmente para voladuras y pre-fracturas en minería a cielo abierto y excavación de roca. La perforadora está equipada con un motor diésel Yuchai para uso fuera de carretera, que acciona simultáneamente el compresor de tornillo y el sistema de transmisión hidráulica.

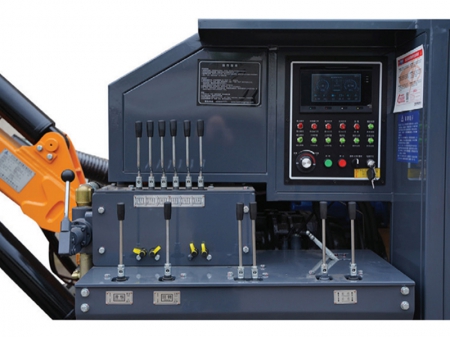

Esta perforadora cuenta con un sistema automático de manejo de varillas, un sistema de lubricación de varillas y un sistema hidráulico de recolección de polvo en seco. Se caracteriza por su sólida integración estructural, alto nivel de automatización, eficiente rendimiento de perforación, respeto al medio ambiente, eficiencia energética, fácil operación, alta movilidad y seguridad.
Otras características Parámetros técnicos| Modelo | KT9D |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Ø115-165 mm |
| Profundidad de perforación económica | 24 m |
| Velocidad de desplazamiento | 2.5/3.5 km/h |
| Capacidad de ascenso | ≤25° |
| Distancia al suelo | 430 mm |
| Potencia nominal | 295 kW/1900 rpm |
| Motor diésel | Yuchai YCK09400-T300 |
| Compresor de tornillo | Compresión en dos etapas, 20 m³/min / 22 bar |
| Dimensiones (L x An x Al) | 8670×2300×3200 mm |
| Peso | 13000 kg |
| Velocidad de rotación | 0-100 rpm |
| Par de rotación máximo | 4000 N · m |
| Fuerza de avance máxima | 25 KN |
| Ángulo de elevación de la pluma de perforación | Arriba 50°, abajo 20° |
| Ángulo de inclinación de la viga | 120° |
| Ángulo de giro del carro | Punto de bisagra 1: Derecha 48°, Izquierda 47° / Punto de bisagra 2: Derecha 92°, Izquierda 3° |
| Ángulo de giro de la pluma de perforación | Derecha 46°, izquierda 59° |
| Ángulo de nivelación del bastidor | ±10° |
| Carrera de avance simple | 3590 mm |
| Carrera de compensación | 900 mm |
| Martillo DTH | 5" |
| Varilla de perforación | Ø76×3000 mm |
| Número de barras | 7 1 |
| Método de recolección de polvo | Tipo seco (flujo laminar ciclónico hidráulico) |
