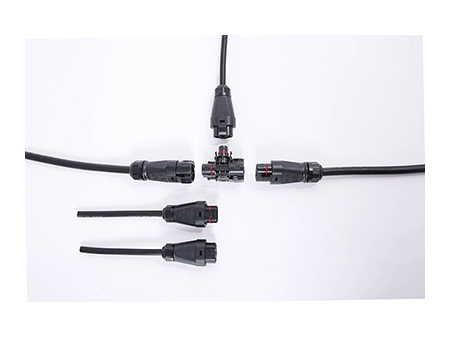

Conector solar en forma de T (para micro inversor), BC05C

Solicite un presupuesto

Sitio web: http://thesolarconnector.com.ar/2-7-bc05c-circular-connector.html

El conector solar modelo BC05C es un conector circular desarrollado por Betteri para cumplir con las necesidades del mercado de microinversores fotovoltaicos. Funciona bien con nuestro conector y es adecuado para inversores de mayor potencia. Este conector solar cuenta con un diseño de conexión rápida que elimina la necesidad de cableado manual en el sitio, lo que ofrece más flexibilidad, facilidad de uso y seguridad. Esto facilita la configuración y combinación de microinversores, ideales para instalaciones solares tanto domésticas como comerciales.

Especificación del cable principal: 300V, 40A(10AWG);
Especificación del cable de derivación: 300V, 12A(16AWG);
Color: Negro
Certificados:

Parámetros técnicos

General

Número de pin	2P PE
Corriente nominal del cable principal	40A (Cable de cobre de 10AWG/6mm²)
Voltaje nominal del cable principal	300V
Corriente nominal del cable de ramificación	12A (Cable de cobre de 16 AWG/1.5mm²)
Voltaje nominal del cable de ramificación	300V
Resistencia de contacto	≤5mΩ
Voltaje soportado de frecuencia de potencia	1500V AC
Categoría de sobretensión	Ⅲ
Grado de contaminación cerrada	2(adaptada)
Índice de protección	IP68(1m, 1h)
Fuerza de tracción	20~50N
Grado de inflamabilidad	UL94-V0
Temperatura nominal	-40℃~ 85℃

Datos de conexión

Especificación del cable aplicable	Cable principal: 14/12/10AWG; cable de derivación: 16/18AWG
Diámetro externo del cable aplicable	Cable principal: 10~13mm; Cable de derivación: 7~9.5mm
Sistema de cierre	Encaje/Snap

Tipo de conexión

Conexión del cable principal	Crimpado
Conexión del cable de derivación	Crimpado

Material

Material de la carcasa	PPE
Material del terminal	Aleación de cobre-zinc
Tratamiento de la superficie del terminal	Línea principal: estañada; línea secundaria: enchapada en oro
Material de sellado	Goma siliconada

Normas

PPP 59015A:2013	Estándar de prueba TUV
ANSI/UL6703-2017	Estándar de prueba CSA

Medidas

Longitud	230mm
Ancho	40mm
Alto	134mm

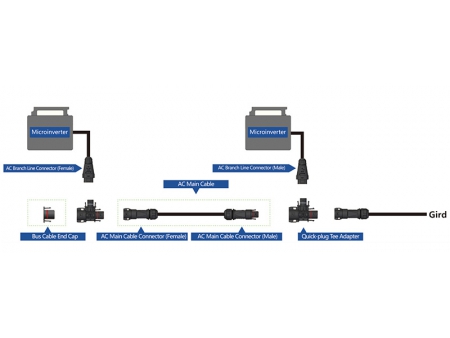

Métodos de cableado
