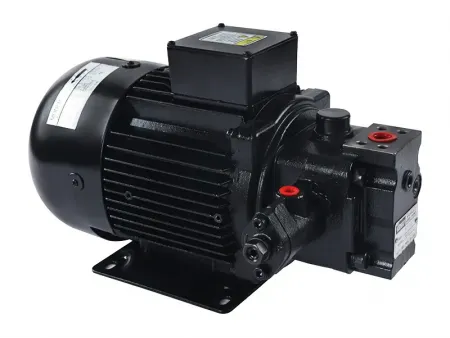

Conjuntos de bomba y motor (Unidad de bomba/motor de paletas)

Solicite un presupuesto

Sitio web: http://hydraulicparts-ar.com/2-3-pump-motor-assemblies.html

Nuestros conjuntos de bombas y motores combinan bombas de paletas eficientes con motores de alto rendimiento, diseñados para aplicaciones industriales para proporcionar una excelente transferencia de fluidos.

Características

Alta eficiencia y ahorro de energía: Incorpora un diseño de placa de distribución flotante y un motor de alta eficiencia que reduce significativamente el consumo de energía.
Funcionamiento suave: La bomba de paletas de doble acción con tecnología de equilibrio hidráulico radial reduce la vibración y el ruido, prolongando así la vida útil del equipo.
Diseño compacto: El motor y el cuerpo de la bomba integrados ocupan un espacio mínimo, lo que facilita la instalación y el mantenimiento, ideal para entornos con espacio limitado.
Duradero y fiable: Fabricado con materiales compuestos de alta resistencia y procesos de fabricación de precisión, ofrece resistencia a la corrosión y al desgaste en condiciones de trabajo exigentes.
Fácil mantenimiento: El diseño modular facilita la sustitución de componentes clave, lo que reduce el tiempo de inactividad y mejora la eficiencia operativa.

Aplicaciones

Fabricación industrial: Ampliamente utilizado en sistemas hidráulicos de media a baja presión para máquinas herramienta de precisión, máquinas de moldeo por inyección y prensas.
Maquinaria de construcción: Adecuado para equipos como excavadoras y cargadoras, garantizando una transmisión hidráulica eficiente.

Características

Bajo consumo energético y alta eficiencia.
Bajo nivel de ruido y bajo aumento de temperatura.
Estructura compacta, ligera y miniaturizada.

Aplicaciones

Máquinas herramienta
Equipos de automatización
Maquinaria para caucho y plástico
Unidades de refrigeración hidráulicas

Especificaciones técnicas

General	Tipo: Motor de inducción de jaula trifásico (SCIM)
	Voltaje: Se puede fabricar para voltajes en todo el mundo.
	Frecuencia: Frecuencia nominal 50Hz o 60Hz (especificación común 50Hz/60Hz disponible para 5HP y menores)
	Potencia de salida: 1~3HP
	Clasificación de tiempo: Uso continuo dentro del par nominal
	Método de enfriamiento: Refrigeración por ventilador totalmente cerrado (TEFC)
	Clase de protección: Totalmente cerrado (IP54)
Rango aplicable	Fuente de alimentación: Tasa de fluctuación de voltaje: dentro de ±10%, Tasa de fluctuación de frecuencia: dentro de ±5%
	Entorno de funcionamiento: Entorno interior general, temperatura ambiente: -10℃ ~ 40℃, humedad: por debajo del 90% de HR.
	Método de accionamiento: Conexión directa mediante accionamiento de acoplamiento de eje de chaveta única
	Rotación: Rotación hacia adelante
Características	Método de prueba: Basado en la Comisión Electrotécnica Internacional (IEC34), Norma Nacional China (CNS10919), probado con arranque a voltaje completo
	Aumento de temperatura: Aumento de temperatura del devanado del estator: por debajo de 75℃ por método de resistencia, factor de servicio (F.S.) 1.0
	Característica de sobrevelocidad: 4P para una velocidad sincrónica del 125% durante 1 minuto, 6P para una velocidad sincrónica del 150% durante 1 minuto
	Característica de sobrepar: 160% del par nominal durante 20 segundos

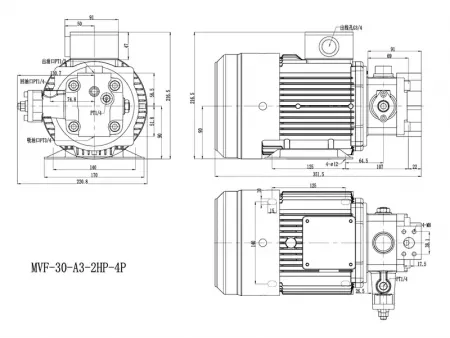

Dimensiones (unidad: mm)

MVF-30-A3-2HP-4P
MVF-30-A3-3HP-4P
MVF-40-A3-3HP-4P

Esta unidad ofrece una calidad estable y una larga durabilidad. Los motores están diseñados para funcionar a plena carga por encima de los valores estándar, y el acero del eje cuenta con tratamiento térmico para resistir altas presiones y prolongar su vida útil. Se pueden fabricar especificaciones personalizadas según los requisitos del cliente.

Aplicaciones

Máquinas herramienta
Equipos de automatización
Maquinaria para caucho y plástico
Unidades de refrigeración hidráulicas

Especificaciones técnicas

General	Tipo: Motor de inducción de jaula trifásico (SCIM)
	Voltaje: Se puede fabricar para voltajes en todo el mundo.
	Frecuencia: Frecuencia nominal 50Hz o 60Hz (especificación común 50Hz/60Hz disponible para 5HP y menores)
	Potencia de salida: 1/2~10HP Tamaño del marco: 71-132
	Clasificación de tiempo: Uso continuo dentro del par nominal
	Método de enfriamiento: Refrigeración por ventilador totalmente cerrado (TEFC)
	Clase de protección: Totalmente cerrado (IP54)
Rango aplicable	Fuente de alimentación: Tasa de fluctuación de voltaje: dentro de ±10%, Tasa de fluctuación de frecuencia: dentro de ±5%
	Entorno de funcionamiento: Entorno interior general, temperatura ambiente: -10℃ ~ 40℃, humedad: por debajo del 90% de HR.
	Método de accionamiento: Conexión directa mediante accionamiento de acoplamiento de eje de chaveta única
	Rotación: Rotación hacia adelante
Características	Método de prueba: Basado en la Comisión Electrotécnica Internacional (IEC34), Norma Nacional China (CNS10919), probado con arranque a voltaje completo
	Aumento de temperatura: Aumento de temperatura del devanado del estator: por debajo de 75℃ por método de resistencia, factor de servicio (F.S.) 1.0
	Característica de sobrevelocidad: 4P para una velocidad sincrónica del 125% durante 1 minuto, 6P para una velocidad sincrónica del 150% durante 1 minuto
	Característica de sobrepar: 160% del par nominal durante 20 segundos

Dimensiones (unidad: mm)

	A	AA	AD	B	C	D	H	h	L
1HP-4P VP-20	125	158	136	100	76.3	69.5	80	216	337
1HP-4P VP-30	125	158	136	100	78.7	95.5	80	227	365
1HP-4P VP-20-20	125	158	136	100	76.3	69.5	80	216	410
2HP-4P VP-20	140	177	145	125	73.5	69.5	90	226	364
2HP-4P VP-40	140	177	145	125	75.4	95.5	90	237	392
2HP-4P VP-40-40	140	177	145	125	75.4	95.5	90	237.4	476
2HP-4P 50T	140	177	145	125	104	104	90	188	430
3HP-4P VP-40	160	200	157	140	88.4	95.5	100	247	427.4
3HP-4P VP-40-40	160	200	157	140	88.4	95.4	100	247	511.4
