Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1
Solicite un presupuesto
JW3302SJ

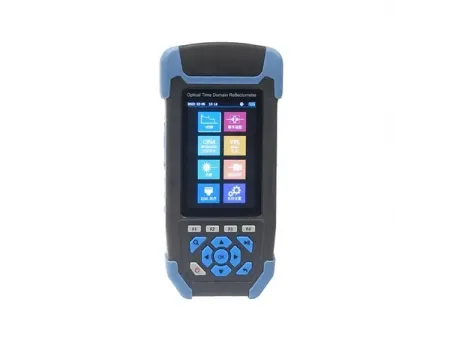

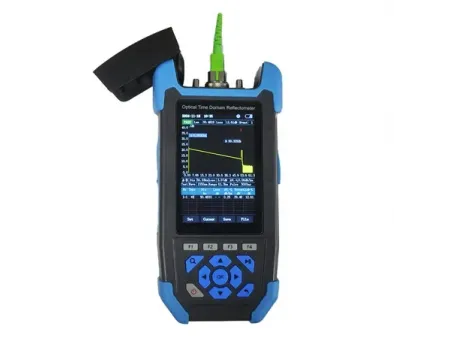

Este OTDR compacto es una herramienta ideal para pruebas en redes FTTx y de acceso, ofreciendo ocho funciones integradas en un solo dispositivo. Detecta automáticamente puntos de rotura, mide la longitud de la fibra, calcula la pérdida de señal y monitorea la luz de entrada para garantizar un análisis preciso y eficiente. Su pantalla LCD a color de 3.5 pulgadas ofrece una visualización clara y fácil de leer, mientras que su carcasa resistente a golpes asegura un rendimiento confiable en condiciones de campo exigentes. Equipado con una batería de litio de 4000 mAh y carga USB, brinda portabilidad y comodidad para el trabajo sobre la marcha.
Características
- Equipado con una pantalla LCD a color de 3.5 pulgadas para una operación clara e intuitiva.
- Compatible con conectores ópticos intercambiables FC, SC y ST.
- Incluye una batería de litio de alta capacidad de 4000mAh para un uso prolongado.
- Almacenamiento interno para hasta 600 registros de prueba, con soporte para tarjeta TF expandible.

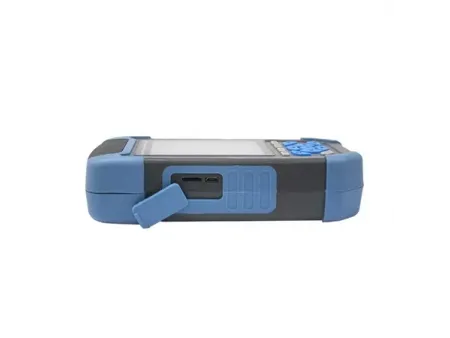

- La exportación de datos USB simplifica la transferencia de resultados de prueba a otros dispositivos.

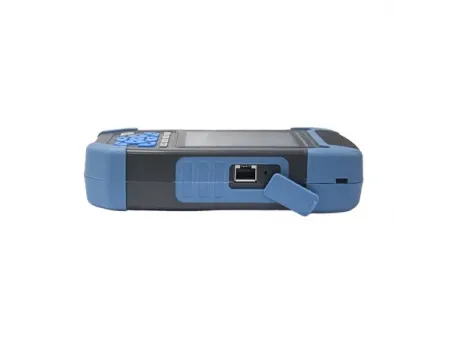

- Combina OTDR, mapa de eventos, medidor de potencia óptica, localizador visual de fallas (luz roja), fuente de luz estable, prueba de pérdida, prueba de secuencia de cable RJ45 y funciones de iluminación.
- El diseño compacto y liviano mejora la portabilidad para el trabajo de campo.
- La carcasa duradera a prueba de golpes garantiza un rendimiento confiable en entornos desafiantes.
Especificaciones
| Modelo | | | |
| Longitud de onda de medición | 1310nm/1550nm±20nm | 1310/1550nm | 1610nm±20nm (prueba en línea) |
| Tipo de fibra | Fibra G.652 SM | Fibra G.652 SM | |
| Rango dinámico | 24dB/22dB | 24dB/22dB | 24dB |
| Zona ciega del evento | 3m | ||
| Zona ciega de ATT | 8m | ||
| Rango de prueba | 3m a 60km | ||
| Ancho de pulso | 3ns a 10us | 5ns a 10us | |
| Precisión de rango | ± (1 m intervalo de muestreo 0.005% × distancia de prueba) | ||
| Linealidad | ±0.2dB/dB | ||
| Puntos de muestreo | 16k a 128k | ||
| Resolución de muestreo | 0.05m a 8m | ||
| Precisión de reflexión | ±3dB | ||
| Almacenamiento de datos | Interno: ≥600 registros. Externo: Tarjeta TF | ||
| Tipo de conector óptico | FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables) | FC/APC (SC, ST intercambiables) | |
| Medidor de potencia óptica (OPM) | |||
| Rango de longitud de onda | 800nm a 1700nm | ||
| Tipo de interfaz | Junta universal FC/SC/ST | ||
| Rango de medición | -50dBm a 26dBm | ||
| Incertidumbre | ±5% | ||
| Identificación de frecuencia | CW/270Hz/330Hz/1kHz/2kHz | ||
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650nm | 850/1300/1310/1490/1550/1577/1625nm | |
| Fuente de luz óptica (OLS) | |||
| Tipo de láser | FP-LD | ||
| Longitud de onda de salida | 1310/1550nm | 1310/1550nm | 1610nm ±20nm |
| Potencia de salida | ≥-5dBm | ||
| Frecuencia de modulación | 270Hz/330Hz/1kHz/2kHz | ||
| Estabilidad | CW, ±0.5 dB/15min (probado después de 15min de calentamiento) | ||
| Tipo de conector óptico | FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables) | FC/APC (SC, ST intercambiables) | |
| Localizador visual de fallos (VFL) | |||
| Longitud de onda | 650nm ±20nm | ||
| Potencia de salida | ≥10mW | ||
| Modo de funcionamiento | CW/1Hz/2Hz | ||
| Tipo de conector óptico | FC/SC/ST | ||
| General | |||
| Pantalla | Pantalla LCD a color de 3.5 pulgadas | ||
| Fuente de alimentación | Batería de litio de 3.7V 4000mAh, adaptador de alimentación: 5V CC 2A | ||
| Duración de la batería | En espera: >20h, Tiempo de medición: >12h | ||
| Temperatura de funcionamiento | -10℃ a 50℃ | ||
| Temperatura de almacenamiento | -40℃ a 70℃ | ||
| Humedad relativa | De 0 a 95% (sin condensación) | ||
| Peso | ≤350g | ||
| Dimensiones | 188×88×44mm | ||
