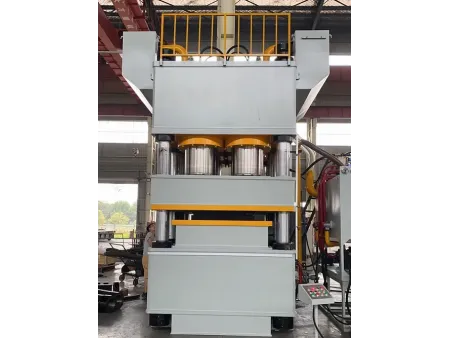

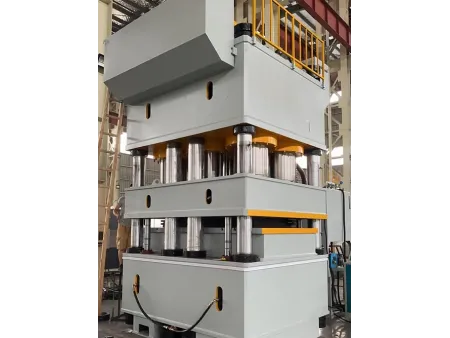

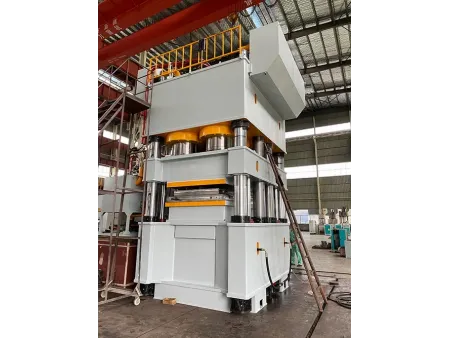

Prensa hidráulica de estampación de doble acción de 8 columnas
Prensas hidráulicas YDM32
- Capacidad nominal 20000kN a 36000kN
- Capacidad de retorno 380kN a 760kN
- Carrera deslizante 500mm
- Tamaño de la mesa (L-R×F-B) 1480×2500mm a 1500×2700mm
La prensa hidráulica de estampación de doble acción y 8 columnas YDM32 está especialmente diseñada para aplicaciones de estampación de metal de alta eficiencia, como puertas de acero, texturas de cuero y paneles de acero inoxidable. Esta prensa ofrece un rendimiento estable y especificaciones personalizables de tamaño de mesa, carrera y tonelaje, lo que la hace adaptable a diversas necesidades de producción.
Con una capacidad nominal de entre 20,000kN y 36,000kN y una carrera de deslizamiento de 500mm, la prensa de estampación permite un conformado potente y uniforme. Construida con una estructura de tres vigas, ocho columnas y seis cilindros o con una estructura de bastidor, garantiza un excelente rendimiento de guiado y una retención de precisión.
La máquina cuenta con un sistema hidráulico y eléctrico independientes con control centralizado mediante botones, lo que permite ajustar los modos de operación, tanto manual como semiautomático. Los operadores pueden ajustar la presión de trabajo, la velocidad de prensado y los rangos de carrera para satisfacer los requisitos específicos del proceso, tanto para el conformado por presión como por carrera.
Se utilizan componentes Schneider Electric de alta calidad para un control seguro y fiable, con diagramas de circuito claros y un esquema eléctrico completo incluido en el momento de la entrega. Las configuraciones opcionales incluyen protección mediante cortina de luz, sistemas de refrigeración y control PLC. La máquina también integra técnicas avanzadas de procesamiento, como tanques de aceite granallados, eliminación de polvo a alta presión y eliminación de residuos.
- Estampado de metal
- Estampado de cuero
- Estampado de acero inoxidable
- La estructura de tres vigas y ocho columnas garantiza una excelente estabilidad y equilibrio de carga.
- Construcción de bastidor soldada y con alivio de tensión para una precisión duradera.
- Sistema hidráulico de válvulas integrado con larga vida útil y minimización de impactos hidráulicos.
- Sistema de preliberación en el circuito hidráulico para reducir el impacto de la presión.
- Control centralizado de botones con modos de ajuste y semiautomático.
- Sistema controlado por PLC para una operación eficiente, segura e intuitiva.
- Componentes personalizables disponibles, incluidos Mitsubishi, Siemens, Bosch Rexroth, Schneider y DELIXI.
| Modelo | Unidad | |||||
| Capacidad nominal | kN | 36000 | 30000 | 24000 | 20000 | |
| Capacidad de retorno | kN | 760 | 500 | 380 | 380 | |
| Presión máxima de trabajo | MPa | 25 | 25 | 25 | 25 | |
| Carrera de deslizamiento | mm | 500 | 500 | 500 | 500 | |
| Altura máxima de apertura (luz diurna) | mm | 600 | 600 | 600 | 600 | |
| Velocidad de deslizamiento | Descenso | mm/s | 120-150 | 120-150 | 120-150 | 120-150 |
| Prensado | mm/s | 8-12 | 8-12 | 8-12 | 8-12 | |
| Retorno | mm/s | 120 | 120 | 120 | 120 | |
| Tamaño de la mesa | Izquierda-Derecha | mm | 1500 | 1500 | 1500 | 1480 |
| Delante-Detrás | mm | 2700 | 2600 | 2500 | 2500 | |
| Presión del eyector | kN | 16000 | 15000 | 12000 | 8000 | |
| Potencia del motor principal | kW | 74 | 60 | 52 | 44 | |
Nota: Los modelos anteriores representan nuestras configuraciones estándar. Podemos desarrollar diseños personalizados y especificaciones especiales según sus necesidades.
Nuestro folleto de productos
La prensa hidráulica de estampación de doble acción y 8 columnas ofrece un rendimiento potente, estable e inteligente para el conformado de metales de alta precisión. Contáctenos para personalizar una solución a la medida de su línea de producción.
