Relé de estado sólido monofásico mejorado NNG1-1/032F-22, 38 DC-AC
Nuestro relé de estado sólido monofásico mejorado NNG1-1/032F-22, 38 DC-AC 10A-120A es útil para el control de luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se usa en ambientes rigurosos o que requieren de una conmutación constante, como la industria química y la industria del carbón, donde es necesario prevenir las explosiones, la resistencia a la humedad, el polvo y la corrosión.
| Voltaje de control | 032:3-32VDC |
| Corriente de control | 6-25mA |
| Voltaje de encendido | 3VDC |
| Voltaje de apagado | 1VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 22:24-240VAC 38:40-440VAC |
| Corriente de carga | 10,15,20,25,30,40,60,80,100,120A |
| Voltaje transitorio | 22:600VAC 38:900 VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | 10≈90g 40A≈95G 80A≈100G |
| Dimensiones | 60×45×27.5mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con agua o un ventilador. |

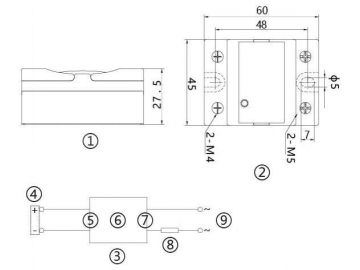

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
