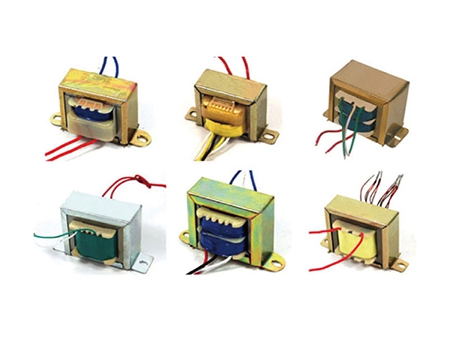

Push Pull Transformer, Low Frequency Transformer
Southern Group fabrica transformadores de baja frecuencia 50/60HZ adaptables a cualquier aplicación mediante la modificación de los parámetros. Es adecuado para su uso en productos de aviónica y equipos médicos de 50Hz and 60Hz.
Características
1. Económico, fácil de instalar, y compuesto por una plancha de acero EI.
2. Amplia variedad para diferentes aplicaciones; ideal para potencias medianas.
Condiciones de funcionamiento
1. Temperatura ambiente: -25℃~ 70℃
2. Humedad relativa: menor que 90% a temperaturas de hasta 40℃;
3. Presión atmosférica: 860~1060mbar (entre 650〜800mmHg)
Frecuencia de trabajo: 50Hz/60Hz
Clasificación de aislamiento térmico: class B (130℃)

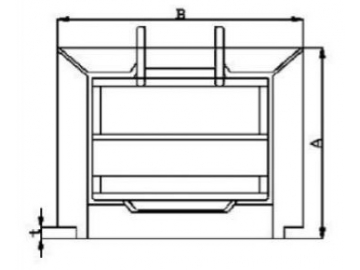

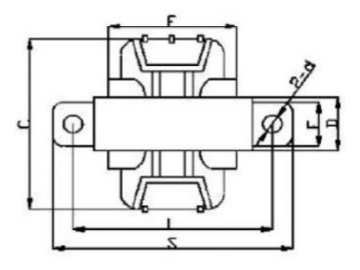

Parámetros y dimensiones del producto| Número de serie | Salida estándar (W) | ±1 | ±1 | Max | ±1 | ±0.5 | Max | ±1 | ±0.3 | ±1 | t | Peso de referencia |
| A | B | C | D | E | F | L | d | S | ||||
| EI41-20 | 5.5 | 36 | 43.5 | 43 | 22.5 | 18 | 30 | 52 | 3.5*4.5 | 60 | 0.8 | 0.2 |
| EI41-25 | 7 | 36 | 43.5 | 50 | 27.5 | 23 | 30 | 52 | 3.5*4.5 | 60 | 0.8 | 0.25 |
| EI48-18 | 8 | 43 | 50.5 | 42 | 20.5 | 16 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.3 |
| EI48-20 | 10.5 | 43 | 50.5 | 44 | 22.5 | 18 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.37 |
| EI48-24 | 12.5 | 43 | 50.5 | 50 | 26.5 | 21 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.4 |
| EI48-30 | 15.5 | 43 | 50.5 | 56 | 32.5 | 28 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.5 |
| EI57-25 | 18 | 60.5 | 59.5 | 53 | 27.5 | 24 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.65 |
| EI57-30 | 24 | 50.5 | 59.5 | 58 | 32.5 | 28 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.7 |
| EI57-35 | 30 | 50.5 | 59.5 | 62 | 37.5 | 33 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.8 |
| EI57-45 | 42 | 50.5 | 59.5 | 75 | 47.5 | 42 | 40 | 72 | 4.5*6.5 | 83 | 0.8 | 1.1 |
Nota aclaratoria: los modelos de alta potencia necesitan una estructura de soporte especial.
