Medidor de agua fría Woltmann LXLY
Introducción
Nuestro medidor de agua fría Woltmann LXLY es un contador horizontal tipo woltmann diseñado para medir grandes caudales de agua potable fría para la facturación del consumo en aplicaciones comerciales e industriales, así como para la gestión de Distristos Hidrométricos (DMA), la monitorización de fugas y el análisis de consumo en el sistema de monitoreo de distribución.
El registrador electrónico y la base mecánica se diseñam dentro de una estructura integral más fiable y fácil de instalar. El registrador electrónico es autoalimentado por su propia batería interna. Además, este medidor de agua fría Woltmann LXLY se fabrica de conformidad con las normas ISO 4064:2005 y BS 5728.
Parámetros técnicos| Rendimiento del medidor LXLY (flujo hacia adelante) | |||||||||
| Tamaño del medidor | DN | mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| DN | pulgadas | 2 | 3 | 4 | 6 | 8 | 10 | 12 | |
| Flujo máximo | Q4±2% | m3/h | 31.25 | 78.75 | 125 | 312.5 | 500 | 787.5 | 1250 |
| Flujo nominal | Q3±2% | m3/h | 25 | 63 | 100 | 250 | 400 | 630 | 1000 |
| Flujo transicional | Q2±2% | m3/h | 0.25 | 0.63 | 1 | 2.5 | 4 | 6.3 | 10 |
| Flujo mínimo | Q1±5% | m3/h | 0.15 | 0.39 | 0.62 | 1.5 | 2.5 | 3.9 | 6.2 |
| Rango de medición | Q3/Q1 | H | R160 | R160 | R160 | R160 | R160 | R160 | R160 |
| Registro electrónico máximo | 99999.9999 | 99999.9999 | 999999.99 | 999999.99 | 999999.99 | 9999999.99 | 9999999.99 | ||
| Presión de trabajo máxima | MAP | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| MAP | bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Clase de pérdida de presión | Δp63(no sobrepasa 0.063MPa, a cualquier flujo dentro de un rango de Q1 a Q3) | ||||||||
| Clase de temperatura | MAT | T30 | T30 | T30 | T30 | T30 | T30 | T30 | |
| Temperatura máxima del agua (máxima de 2 horas) | ℃ | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Grado de protección contra el agua | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | ||

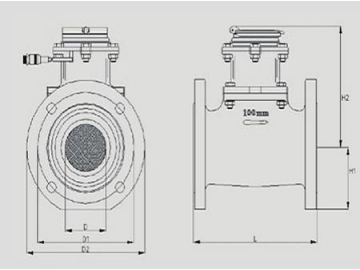

| Dimensiones | |||||||||
| D Tamaño del medidor | DN | mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| DN | pulgadas | 2 | 3 | 4 | 6 | 8 | 10 | 12 | |
| L Longitud del medidor | mm | 200 | 200 | 250 | 300 | 350 | 450 | 500 | |
| H1 Altura desde el eje central a la parte inferior | mm | 92.5 | 99 | 108 | 136 | 163 | 190 | 222 | |
| H2 Altura desde el eje central a la parte superior | mm | 202.5 | 210 | 211 | 248 | 248 | 335 | 335 | |
| D2 Diámetro de la brida | ISO 7005-2 | mm | 165 | 200 | 220 | 285 | 340 | 400 | 455 |
| D1 Diámetro del círculo del perno | ISO 7005-2 | mm | 125 | 160 | 180 | 240 | 295 | 350 | 400 |
Características y ventajas
1. Rendimiento prolongado con alto y bajo flujo.
2. El rango de medición (Q3/Q1) es de 160 y la clase de medición es la clase C.
3. La temperatura del agua puede ser de hasta 50℃.
4. La presión de trabajo alcanza los16 bar (el valor predeterminado es de10 bar)
5. El registrador electrónico tiene una cubierta resistente.
6. El registrador electrónico es autoalimentado por su propia batería interna, la cual se puede usar hasta por 6 años.
7. El registrador electrónico tiene una pantalla LCD de alto contraste que facilita la lectura y la visualización de los íconos de información.
8. El registrador electrónico proporciona los datos estadísticos del consumo, perfiles, fijación de precios y la transmisión de datos de acuerdo con el protocolo BUS Wasion.
9. El grado de protección contra el agua de nuestro medidor LXLY es IP68.
10. Estructura integral e instalación sencilla.
11. Gestión inteligente del agua con el software AMR para el análisis y monitoreo de los datos en tiempo real.
12. Antinterferencia en campo magnético de 1500 gauss
13. El contador LXLY viene con un filtro que minimiza el daño mecánico causado por la obstrucción con cuerpos extraños.
Estructura resistente
El contador de agua fría Woltmann LXLY se fabrica con materiales de la más alta calidad para lograr una máxima resistencia al desgaste y a la corrosión. Su cuerpo y su tapa se recubren con polvo epoxi para lograr una adecuada protección frente a cualquier tipo de ambiente. Las zapatas de empuje y los husillos se elaboran con carburo de tungsteno para lograr una máxima resistencia al desgaste. Por último, todos los componentes que se exponen al agua están hechos con materiales inocuos para el ser humano.
Lectura inteligente del medidor
El medidor LXLY es compatible con el dispositivo de recolección de datos Wasion, lo que le brinda una mayor capacidad de gestión de información para llevar a cabo una gestión de distribución efectiva, reducir las pérdidas de agua a través de fugas y mejorar el servicio a los clientes.
Filtro en línea
El filtro en línea protege al rotor y ayuda a reducir el efecto de la turbulencia.
