Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado

Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado
Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado
Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado
Solicite un presupuesto
Sitio web:
  • Parámetros
    1. Modelo: heramienta rejilla
    2. Software de diseño: AutoCAD, CAXA, etc.
    3. Material: cuerpo de punzón SKH51, troquel DC53
    4. Certificación: ISO9001:2008

Descripción:

  • Placa de acero y placa de aluminio con un grosor de 3.00mm
  • Placa de acero con grosor de 2.5mm
  • Se utiliza el paso más pequeño.

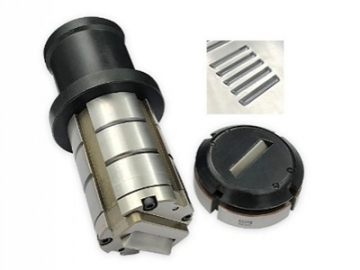

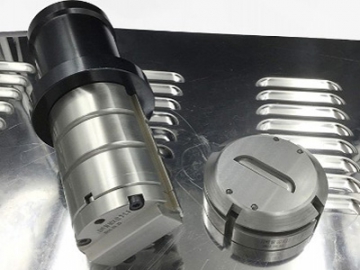

Herramienta Rejilla (Sobre relieve):

Tamaños de Herramienta Rejilla:

  Tamaño
A 50mm 80mm 80mm 80mm
B 10mm 10mm 12mm 15mm
C 5mm 6mm 6mm 6mm

Detalles:

Material Cuerpo del punzón SKH51, Die DC53
Tratamiento térmico HRC 60°- 62°
Cantidad de golpes antes de rectificar ( para acero inoxidable ) Alrededor de 300000 golpes
( para acero suave )Cantidad de golpes antes de rectificar Alrededor de 500000 golpes
Vida útil de herramienta (redonda ) Alrededor de 800000 golpes
Vida útil de herramienta ( forma especial ) Alrededor de 600000 – 700000 golpes
Tiempo de entrega 3 - 10 Días
Herramientas multipunzón, herramienta de pre-punzonado para uso eléctrico (Eko), herramienta de relieve, herramienta de extrusión, herramienta tapping, cortes y conformados tipo puente, herramental pedestal, herramental multi-scribe, herramental de marcaje, herramental de corte y conformado, herramental de costilla progresiva, herramental de guión, herramienta de bisagra, herramental rolling offset, entre muchas otras herramientas más.
Opciones Revestido con TICN o estaño

Tabla de datos de holgura de la matriz recomendados (Valores referenciales):

Tipo de accionamiento NCT Tipo de material / espesor 0.8 1.0 1.5 2.0 2.5 3.0 3.2
Hidráulico Acero suave laminado en frío 0.15-0.2 0.2-0.25 0.2-0.25 0.40-0.50 0.50-0.63 0.60-0.75 0.64-0.80
Aluminio 0.15-0.16 0.15-0.20 0.23-0.30 0.30-0.40 0.38-0.50 0.45-0.60 0.48-0.64
Acero inoxidable 0.20-0.24 0.25-0.30 0.38-0.45 0.50-0.60 0.53-0.75 0.75-0.90 0.80-0.96
Mecánico Acero suave laminado en frío 0.15 0.15-0.18 0.18-0.27 0.24-0.36 0.30-0.45 0.36-0.54 0.38-0.58
Aluminio 0.15 0.15-0.16 0.15-0.24 0.20-0.32 0.25-0.40 0.30-0.48 0.32-0.51
Acero inoxidable 0.15-0.18 0.15-0.22 0.21-0.33 0.28-0.44 0.35-0.55 0.42-0.66 0.45-0.70
3.5 4.0 4.5 5.0 5.5 6.0
0.70-0.88 0.80-1.00 0.90-1.13 1.00-1.25 1.10-1.38 1.20-1.50
0.53-0.70 0.60-0.80 0.68-0.90 0.75-1.00 0.83-1.10 0.90-1.20
0.88-1.05 1.00-1.20 1.13-1.35 - - -
0.42-0.63 0.48-0.72 0.54-0.81 0.60-0.90 0.66-0.99 0.72-1.08
0.35-0.56 0.40-0.64 0.45-0.72 0.50-0.80 0.55-0.88 0.60-0.96
0.49-0.77 0.56-0.88 0.63-0.99 - - -
