Pegadora de ventanas (un solo carril), TC-650/1100

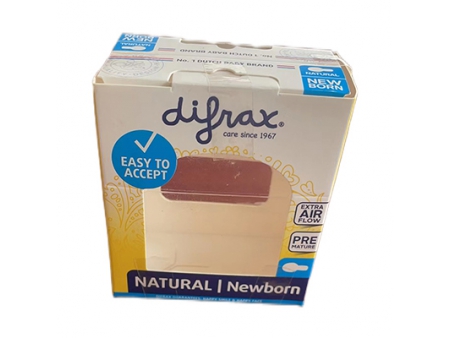

- Ventana normal
- Corte longitudinal intermitente
- Corte de forma
La pegadora de ventanas de un solo carril de ChangHong es una pegadora de ventanas de alta velocidad totalmente automática que ejecuta una sola línea de producción a la vez, ofreciendo una velocidad máxima de 20,000 cajas por hora. El tamaño máximo de la ventana es de 380mm de ancho y 500mm de largo. Esta pegadora de ventanas es ideal para parchear o pegar ventanas en cajas de pañuelos, cajas de cosméticos, cajas de regalo, cajas de manualidades y otras cajas de papel. También se puede utilizar para parches parciales de película sobre cartón y cartón corrugado. Además, la pegadora de ventanas de cartón está equipada con una cinta de succión simple, que garantiza la alimentación continua de los espacios en blanco de cartón. La pegadora de ventanas de un solo carril TC-650/1100 es una opción ideal para los fabricantes de la industria de cajas de cartón, ya que proporciona capacidades de parcheo o pegado de ventanas eficientes y confiables.
| Modelo | | |
| Tamaño máx. de la pieza en bruto | 650×650mm | 650×970mm |
| Tamaño mín. de la pieza en bruto | 100×80mm | 100×80mm |
| Longitud de la pieza en bruto de tamaño pequeño | 120-320mm | 120-320mm |
| Longitud de la pieza en bruto de gran tamaño | 300-650mm | 300-970mm |
| Max. tamaño de la ventana | 380×300mn | 380×500mm |
| Min. tamaño de la ventana | 40×40mm | 40×40mm |
| Potencia | 6.5kW | 8.5kW |
| Espesor de la película o film | 0.03-0.25mm | 0.03-0.25mm |
| Peso de la máquina | 2000kg | 2500kg |
| Dimensiones de la máquina | 5500×1600×1800mm | 5500×2200×1800m |
| Max. velocidad | 20000 pzas/h | 20000 pzas/h |
Las especificaciones pueden ajustarse ligeramente para un mejor uso, sin previo aviso.
- 1. Estación de alimentación de cartón en bruto (blank)
- 2. Sistema de alineación
- 3. Estación de encolado
- 4. Estación de parcheo o pegado de ventanas
- 5. Unidad de alimentación de película
- 6. Unidad de transporte
- 7. Tabla de entrega
La pegadora de ventanas de un solo carril adopta una correa de monosucción japonesa para la alimentación inferior, lo que permite la alimentación continua de cajas en blanco o en bruto sin detener la máquina. La cinta transportadora intermitente está controlada por servomotores y tiene dos modos de salida de cartón en blanco. Las cintas transportadoras múltiples están equipadas con dispositivos de engranajes y cremalleras para ajustar las posiciones de las correas de acuerdo con la forma de la caja en bruto.
- La estación de encolado utiliza un rodillo de encolado de acero inoxidable 304 y está equipada con un dispositivo raspador, que permite un ajuste rápido del grosor y el ancho del pegamento, al tiempo que reduce el desperdicio de pegamento.
- Los usuarios pueden utilizar plantillas flexográficas para pegar de forma precisa y eficiente. La posición de pegado se puede ajustar libremente hacia la izquierda y hacia la derecha. El ajuste delantero y trasero se puede realizar a través de un regulador de fase sin detener la máquina.
- El pegado se levantará automáticamente para evitar pegarse en la banda en caso de que no haya una caja en blanco.
- El pegamento se dispensa automáticamente desde un recipiente invertido, lo que facilita la limpieza y el mantenimiento.
- Con el accionamiento lineal servo, la longitud de la película se introduce a través de la pantalla táctil.
- Se adopta una cuchilla de rodillo para cortar automáticamente la película a la longitud deseada, presionar las líneas de dientes de sierra para rasgar y cortar automáticamente las aberturas de la película (como para la caja de pañuelos).
- Utiliza un rodillo de succión para aplicar la película sobre la caja en bruto, lo que permite un ajuste libre de la posición de la película sin detener la máquina.
La mesa de entrega utiliza una cinta transportadora y un dispositivo apilado para recoger las cajas de cartón parcheadas o pegadas con ventanas.
