Cable unipolar blindado 8.7/15(17.5)kV CU/XLPE/CTS/PVC/AWA/PVC

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-1-6-yjv-three-core-cable.html

Cable unipolar blindado, aislamiento XLPE, película de cinta de cobre y conductor de cobre

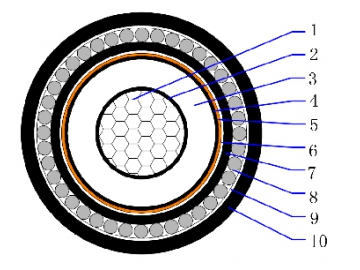

Construcción：

Conductor - Cinta de cobre (compacto) recocido, clase 2
Pantalla del conductor – Compuesto semiconductivo
Aislamiento - Polietileno reticulado (XLPE)
Película de aislamiento - Compuesto semiconductivo
Pantalla metálica - Cinta de cobre recocido
Cinta protectora – Cinta de material no higroscópico
Capa de separación - Cloruro de polivinilo (PVC)
Blindaje – Cables de aluminio de temple duro
Cinta protectora – Cinta de material no higroscópico
Cubierta exterior - Compuesto de cloruro de polivinilo (PVC)

Aplicación:

Este cable se utiliza en distribución de energía de tensión media como los alimentadores de transformadores en subestaciones eléctricas. Asimismo, se utiliza en plantas de energía, instalaciones industriales y de operación, áreas residenciales, instalaciones de minería, en logares húmedos o secos, en aplicaciones de enterramiento directo o en ductos, especialmente para lugares que requieren de alta protección mecánica.

Características de temperatura:

Temperatura normal de funcionamiento del conductor: -15℃~90℃
Temperatura mínima de colocación colocación: 0℃
Temperatura de operación de emergencia del conductor : 105℃
Temperatura de funcionamiento del conductor en corto-circuito (5s): 250℃

Color:

Identificación de los conductores: de la forma convencional o de acuerdo al cliente
Cubierta externa: Negra o de acuerdo a los requerimientos del cliente

Características eléctricas:

Voltaje nominal: 8.7/15(17.5) kV
Prueba de alta tensión AC: 2.5U0 por 30 min
Descarga parcial a 1.73 U0:5 o mejor

Norma:

Diseño del cable: IEC 60502-2
Conductor: IEC 60228

Sección transversal：

1 núcleo; 25~800mm²
