Centro de mecanizado vertical CNC

Solicite un presupuesto

Nosotros: http://formingequip-ar.com/1-8-1-cnc-vertical-machining-center.html

El centro de mecanizado vertical CNC es un sistema de mecanizado multifunción de alto rendimiento diseñado para la fabricación de piezas complejas en una amplia gama de industrias, como la automotriz, la fabricación de moldes, los componentes mecánicos, las comunicaciones 5G y los dispositivos médicos. Capaz de realizar fresado, mandrinado, taladrado, escariado y roscado en una sola configuración, este centro de mecanizado vertical mejora la precisión, reduce los tiempos de ciclo y agiliza las operaciones multiproceso. Con funciones como cambio automático de herramientas (ATC), lubricación, refrigeración y arranque de viruta automatizados, el sistema permite un mecanizado de alta fiabilidad, eficiencia y precisión, tanto en entornos de prototipado como de producción en serie.

Componentes funcionales principales

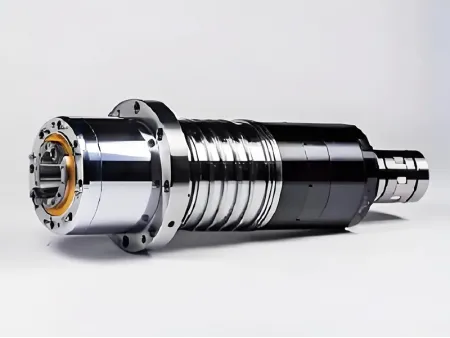

Husillo

Equipado con un husillo de accionamiento directo de 12,000 rpm, con configuración opcional de accionamiento por correa de 8,000 rpm.

El sistema de soplado de aire central mantiene limpio el portaherramientas, mejorando la precisión del mecanizado.

La protección contra la niebla de aire evita que el polvo y la humedad entren en los rodamientos del husillo, lo que preserva la lubricación y extiende significativamente la vida útil del husillo.

El equilibrio del husillo se calibra utilizando un equipo de equilibrio dinámico IRD, lo que reduce la vibración y evita la resonancia durante el funcionamiento a alta velocidad, lo que garantiza una precisión de corte constante.

Cambiador de herramientas

Cambiador de herramientas automático: Cambiador de herramientas con capacidad estándar de 24 herramientas, ampliable a 32 herramientas.; Cuenta con rodamientos de doble rodillo, autobloqueo neumático, posicionamiento de dos etapas y diseño sellado a prueba de agua para una mayor estabilidad.; Logra un cambio rápido de herramienta en solo 2.5 segundos, aumentando la eficiencia de la producción y minimizando el tiempo de inactividad.

Especificaciones

Modelo	Unidad
Recorrido del eje X/Y/Z	mm	600/450/450	820/550/600	900/600/700	1100/650/600	1300/700/700	1500/800/700
Nariz del husillo a la superficie de la mesa	mm	135-585	130-730	130-830	130-730	120-820	150-850
Pista del centro del husillo a la columna	mm	488	640	640	710	770	900
Tamaño de la mesa (L×An)	mm	700×420	1000×550	1000×550	1200×600	1400×700	1700×800
Capacidad máxima de carga de la mesa	kg	250	600	600	800	800	1200
Ranura en T (número × ancho × paso)	mm	3×14×125	5×18×100	5×18×100	5×18×100	5×18×125	5×18×140
Tipo de vía guía		Guía lineal de bolas	Guía lineal de rodillos
Desplazamiento rápido del eje X/Y/Z	m/min	48/48/48	48/48/48	48/48/48	36/36/36	36/36/36	24/24/20
Velocidad máxima de avance de corte	mm/min	1-10000	1-10000	1-10000	1-10000	1-10000	1-10000
Velocidad del husillo	rpm	12000	12000	12000	12000	12000	6000
Husillo (modelo/diámetro)		BT40/120	BT40/155	BT40/155	BT40/155	BT40/155	BT50/190
Accionamiento del husillo		Conexión directa					Banda/correa
Potencia del motor del husillo	kW	7.5/11	7.5/11	7.5/11	11/15	11/15	15/18.5
Par del husillo	N.m	35.8/70	35.8/70	35.8/70	52.5/95	52.5/95	95.5/118
Capacidad del cambiador	Pzas	24	24	24	24	24	24
Diámetro máximo de la herramienta	mm	80/160 (sin herramientas adyacentes)					110/225 (sin herramientas adyacentes)
Longitud máxima de la herramienta	mm	300	300	300	300	300	350
Peso máximo de la herramienta	kg	8	8	8	8	8	20
Tiempo de cambio de herramienta (de herramienta a herramienta)	seg	2.5	2.5	2.5	2.5	2.5	3.5
Precisión de posicionamiento X/Y/Z	mm	0.008/0.008/0.008
Repetibilidad X/Y/Z	mm	0.005/0.005/0.005					0.006/0.006/0.006
Sistema CNC		FANUC. 0i-MF PLUS(S)	FANUC 0i-MF PLUS(5)				FANUC 0i-MF PLUS(1)

Diseño estructural de alta regidez

El centro de mecanizado vertical CNC presenta un diseño estructuralmente optimizado, desarrollado mediante análisis de elementos finitos (FEA) para garantizar una excelente estabilidad y precisión de mecanizado. Esto garantiza que toda la máquina mantenga una alta rigidez y precisión de mecanizado en condiciones exigentes. Entre las principales ventajas estructurales se incluyen:

Base de motor integrada: reduce la deformación elástica y mejora la rigidez de la transmisión para una mejor estabilidad del movimiento.

Guías de rodillos de alta precisión (clase P): proporcionan una excelente capacidad de carga y una deformación elástica reducida durante el corte de trabajo pesado.

Tornillos de bolas de precisión de grado C3: Los conjuntos de tornillos de bolas precargados mejoran significativamente la rigidez de la transmisión y minimizan la deformación térmica durante movimientos rápidos, lo que garantiza la precisión del mecanizado.

Estructura de base ultraestable: una columna en forma de V de amplio alcance y un marco de cama monolítico minimizan la deflexión durante operaciones de alta velocidad, lo que proporciona una rigidez general superior y resistencia a las vibraciones.

Motor
Guía
Tornillos de bolas
