Equipo de Diagnóstico por Imágenes SHO-DDX03

Sistema digital de rayos X con doble columna y pantalla táctil de 7 pulgadas

Este sistema radiográfico de doble columna está diseñado especialmente para salas DR, ofreciendo una estructura robusta y versátil que facilita el posicionamiento en distintos ángulos y alturas. Es ideal para realizar estudios detallados de cráneo, tórax, abdomen, columna lumbar y extremidades, y permite trabajar con proyecciones PA, laterales y otras imágenes clínicas estáticas con alto nivel de precisión.

Integra una pantalla táctil de 7 pulgadas que permite gestionar de forma intuitiva las funciones del equipo, junto con un sistema avanzado de adquisición digital que proporciona imágenes nítidas, consistentes y de alta resolución, adaptándose a los requerimientos de diagnóstico más exigentes. Está disponible en dos modelos: SHO-DDX03 y SHO-DDX04, ambos con varias configuraciones de potencia para ajustarse a distintos flujos de trabajo: 20 kW / 200 mA, 20 kW / 320 mA, 32 kW / 400 mA, 40 kW / 500 mA, 50 kW / 630 mA. Para aplicaciones clínicas más complejas que requieren mayor capacidad, el modelo SHO-DDX04 alcanza una potencia de hasta 65 kW / 800 mA, garantizando imágenes de alta calidad incluso en estudios que demandan una penetración más profunda o un nivel superior de detalle.

Especificaciones

Condiciones ambientales
Temperatura ambiente	10℃ a 40℃
Humedad relativa	30-75%
Atmosférico	70-106 kPa
Cabezal principal	Panel de control con pantalla táctil de 9.7 pulgadas

Generador de rayos X
Modelo	Serie SHO-DDX03
Potencia de salida (kW)	20	32	40	50
Corriente (mA)	10-320	10-400	10-500	10-630
Voltaje (kV)	40-125	40-125	40-125	40-150
mAs (mAs)	0.1-320	0.1-400	0.1-400	0.1-630
Tiempo de exposición (s)	0.00-6.3
Tamaño del enfoque	1.0/2.0	1.0/2.0	1.0/2.0	0.6/1.2
Programa PR	Equipado
Sistema de protección inteligente	Dispone de sistema de autoprotección. Dará una alarma y comprobará el código de avería.

Tubo de rayos X
Tipo de ánodo	Ánodo giratorio
Valor del punto focal	0.6 mm / 1.2 mm
Voltaje máximo	150 kV
Velocidad de rotación del ánodo	2800 rpm
Filtración inherente	1.0 mmAl
Capacidad de almacenamiento térmico del ánodo	300 kHU
Velocidad máxima de enfriamiento del ánodo	870 W
Capacidad de almacenamiento térmico del compartimento	900 kJ

Detector de rayos X (Detector de panel plano de la marca Iray)
Tipo	Silicio amorfo
Centelleador	Yoduro de cesio
Área activa	17×17 pulgadas (43×43 cm)
Pixel activo	3072*3072
Paso de pixeles	139 um
Conversión A/D	16 bits
Eficiencia cuántica de detección DQE	≧70%
Resolución espacial	36Lp/cm
Tiempo de adquisición	≤ 2 s

Colimador
Tipo	Colimador manual
Campo máx. de radiación	440×440mm (SID=100cm)
Lámpara	AC/DC24V, 5W
Temporizador de lámpara	Iluminación automática con temporizador para lámpara (30 s)
Filtración inherente	1.0 mmAl
Iluminante	LED

Rejilla
Densidades	40 lp/cm
Proporciones	10:1
Tamaño	18”×18”
Distancia de enfoque	130 cm

Mesa de fotografía
Tipo	Mesa de radiografía
Tamaño de la mesa	2100×800 mm X65 mm
Soporte de carga	300 KG
Parte delantera y trasera flotante	150 mm / 150 mm
Parte derecha e izquierda flotante	400 mm / 400 mm

Movimiento del soporte de columna
Soporte para tubos
Movimiento arriba-abajo	28-128 cm
Movimiento izquierda-derecha	78.5-157 cm
Ángulos de rotación del soporte	180° a -180°
Ángulos de rotación del tubo	±90°
Soporte de Bucky
Movimiento ascendente-descendente del casete FPD	4-175 cm

Estación de trabajo
Monitor	Pantalla LCD de 23'' marca Dell
CPU	≥ 2.8 GHz
Memoria	≥ 4 GB
HDD	≥ 1 TB
DICOM3.0	Consulta para la integración con cualquier PACS

Imágenes Radiográficas

Radiografía Craneal

Radiografía de Extremidades

Radiografía Abdominal

Radiografía Lumbar

Radiografía de Tórax

Partes Principales

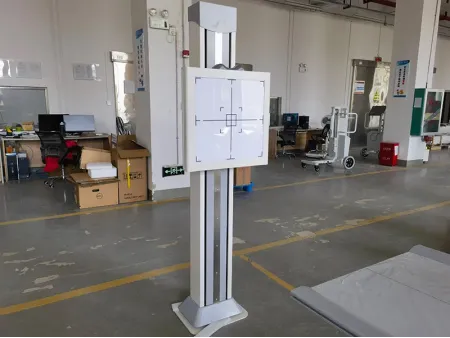

Compartimento FDP en el soporte torácico:
Diseñado para moverse con fluidez y precisión, este sistema garantiza una captura de imágenes eficiente y sin contratiempos.

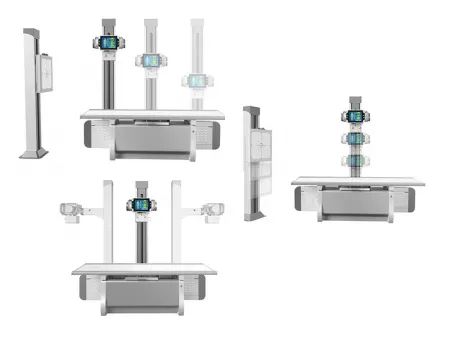

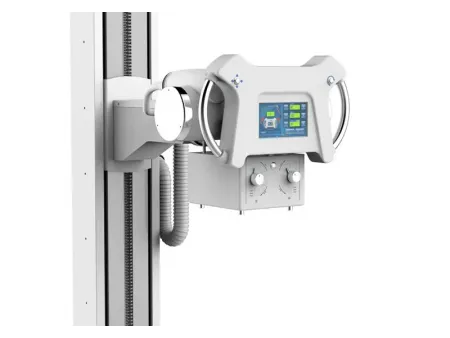

Columna y tubos rotatorios:
Gracias a su capacidad de rotación, el equipo se adapta fácilmente a diferentes posiciones, brindando mayor flexibilidad para ajustarse a cada examen radiológico.

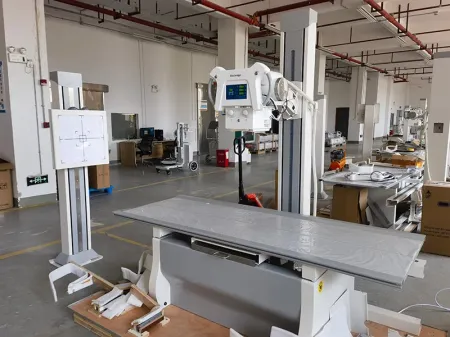

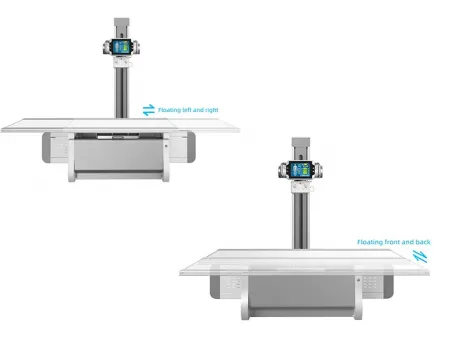

Mesa radiológica de cuatro direcciones

Sólida y funcional, esta mesa está diseñada para soportar hasta 300 kg, ofreciendo comodidad al paciente y una operación sencilla para el profesional.

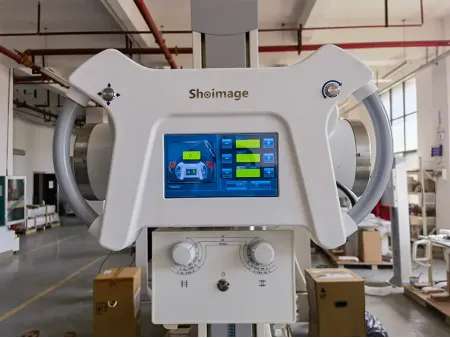

Panel de control operativo

Equipado con una pantalla táctil LCD a color de 7 pulgadas, brinda una experiencia de uso rápida e intuitiva, facilitando cada paso del proceso.

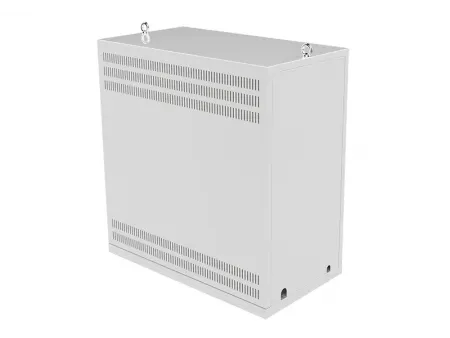

Generador de alto voltaje

Diseñado para ofrecer un rendimiento estable y eficiente, asegurando imágenes claras y definidas en cada exposición.

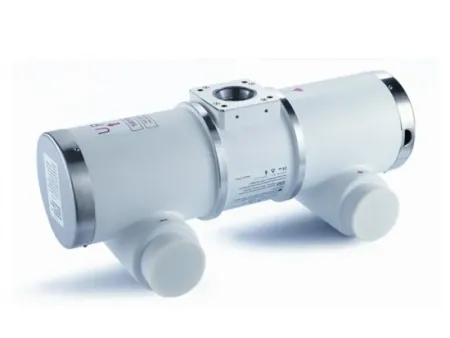

Tubo de rayos X

También disponible con tubo TOSHIBA, una opción que eleva la calidad de imagen y optimiza el rendimiento del equipo para estudios más precisos.

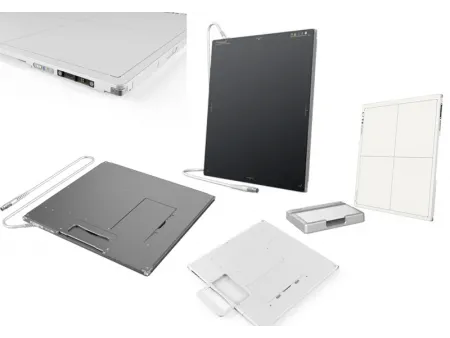

Detector de panel plano (FPD)

La tecnología de vanguardia Iray, este detector está disponible en versiones con cable o inalámbrica, adaptándose a diferentes necesidades clínicas. La opción inalámbrica incluye cargador exclusivo para sus baterías y viene equipada con el software de adquisición de imágenes desarrollado por Iray, lo que garantiza un excelente rendimiento.

Estación de trabajo Dell con pantalla de 23 pulgadas

Pensada para agilizar tu flujo de trabajo, combina potencia y eficiencia, ideal para procesar y gestionar imágenes médicas con precisión y rapidez.

Panel de control con pantalla táctil de 10.4 pulgadas

Permite ajustar los parámetros de exposición de forma sencilla y precisa, facilitando una experiencia de uso cómoda y eficiente.

¿Está buscando un sistema de rayos X potente y versátil para su sala de radiología? Con gusto le ayudaremos a encontrar la solución ideal para las necesidades de su centro. No dude en ponerse en contacto con nosotros para recibir asesoramiento personalizado.
