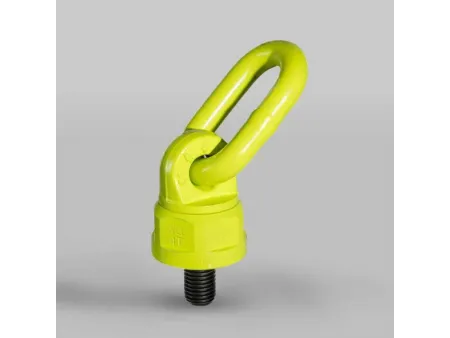

Cáncamo giratorio

Solicite un presupuesto

Sitio web: http://loadlifting-ar.com/1-2-swivel-hoist-ring-04-50t.html

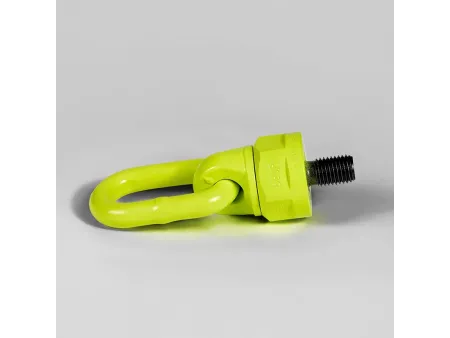

Cáncamo de elevación BLT083

Límite de carga de trabajo 0.4-50t

Rotación 360 grados

Pivote 230 grados

Material: Acero aleado al cromo-molibdeno de alta resistencia
Tipo de fijación: Atornillable
Ángulo de rotación: 360°
Ángulo de pivote: 230°
Tratamiento superficial (anillos): Recubrimiento en polvo
Tratamiento superficial (pernos): Acabado de óxido negro
Rango de temperatura de trabajo: -40°C a 200°C
Tamaño de la rosca: M8–M150
Grado del perno: 10.9
Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
Gira bajo carga: No
Muelle de sujeción para la barra de suspensión: No
Carga máxima de trabajo: 0.4T-50T
Factor de seguridad: 4:1
Norma: DIN EN 1677-1
Protección contra explosiones: No
Color RAL: Personalizable
Etiqueta de identificación disponible: No

Inspección y normas

Pasó la inspección del calibre de tapón de 6g, lo que garantiza la compatibilidad con orificios roscados de precisión
Soportó pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x para confiabilidad
Verificado a través de la inspección de partículas magnéticas para confirmar la integridad sin grietas
Cumple con las normas EN1677-1, con informes de prueba certificados disponibles a pedido

Aplicaciones

Plantas industriales: Comúnmente empleado para instalar maquinaria industrial y levantar moldes
Transporte: Adecuado para el transporte de equipos industriales pesados como transformadores y grupos electrógenos

Diseñado para la precisión y la versatilidad, este cáncamo giratorio ofrece un límite de carga de trabajo que oscila entre 0.4t y 50t. Con una rotación completa de 360 grados y un pivote de 230 grados, garantiza operaciones de elevación suaves, incluso en los ángulos más desafiantes. Su mecanismo de rodamiento de bolas permite una rotación perfecta bajo carga para una distribución uniforme de la tensión y una mayor seguridad durante la operación de elevación.

Características principales

Disponible en una amplia gama de tamaños, incluidos modelos personalizables de tipo tuerca (tipo tuerca 0832), para satisfacer diversas necesidades de aplicación
El diseño de la base hexagonal garantiza una instalación segura y sin esfuerzo en la carga
Se ofrece en M8-M150 y tamaños de rosca especiales (alargada, acortada, gruesa, fina, métrica o imperial)
Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, templado y revenido para una resistencia y durabilidad superiores
Recubrimiento de polvo electrostático de resina epoxi para el cuerpo del anillo; óxido negro, electroforesis o tratamientos de Dacromet para los pernos
Cuenta con un factor de seguridad 4:1 con pruebas 100% no destructivas. Cada componente de carga está estampado con un número de lote de producción para su trazabilidad

Especificaciones

(Disponible en rosca métrica y rosca UNC)

No. de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)								Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	Rosca M	E	A±2	B±3	C	D	F±3	G	K	Par (Nm)	Peso (kg)
BLT083-M8	0.40	8×1.25	12.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.44
BLT083-M10	0.60	10×1.50	19.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.45
BLT083-M12S	0.70	12×1.75	19.0	30	43.5	54.0	12	97.5	40	37.0	15-40	0.45
BLT083-M14	1.25	14×2.00	31.8	30	43.5	54.0	12	97.5	40	37.0	30-100	0.45
BLT083-M16S	1.50	16×2.00	31.8	30	43.5	54.0	12	97.5	40	37.0	45-130	0.48
BLT083-M12B	1.05	12×1.75	19.0	34	54.5	78.0	16	132.5	59	54.5	15-40	1.15
BLT083-M16B	1.90	16×2.00	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.35
BLT083-M18S	1.90	18×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.35
BLT083-M20S	2.00	20×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-M22S	2.00	22×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-M24S	3.15	24×3.00	30.0	34	54.5	78.0	16	132.5	59	54.5	190-280	1.40
BLT083-M18B	2.00	18×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.30
BLT083-M20B	2.50	20×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.30
BLT083-M22B	2.50	22×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.35
BLT083-M24B	4.00	24×3.00	38.1	40	67.0	93.0	20	160.0	70	64.5	190-280	2.35
BLT083-M27	4.00	27×3.00	38.1	40	67.0	93.0	20	160.0	70	64.5	250-500	2.35
BLT083-M30S	5.00	30×3.50	35.0	40	67.0	93.0	20	160.0	70	64.5	270-600	2.50
BLT083-M30B	6.00	30×3.50	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.75
BLT083-M33	7.50	33×3.50	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.80
BLT083-M36	10.00	36×4.00	54.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.90
BLT083-M39	10.00	39×4.00	58.0	51	95.0	111.0	22	206.0	79	74.0	350-800	4.00
BLT083-M42	13.00	42×4.50	63.0	65	108.0	122.5	26	230.5	93	85.0	350-800	5.90
BLT083-M45	13.00	45×4.50	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.00
BLT083-M48	14.00	48×5.00	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.15
BLT083-M56	20.00	56×5.50	84.0	70	120.0	158.0	32	278.0	105	95.0	350-900	10.00
BLT083-M60	20.00	60×5.50	90.0	70	120.0	158.0	32	278.0	105	95.0	350-900	10.50
BLT083-M64	20.0	64×6.0	95	70	120	158	32	278	105	95	500-1000	10.7
BLT083-M72-S	25.0	72×6.0	108	80	123	210	40	333	158	142	500-1200	23.0
BLT083-M80-S	30.0	80×6.0	120	80	123	210	40	333	158	142	500-1200	24.0
BLT083-M90-S	35.0	90×6.0	135	80	123	210	40	333	158	142	500-1500	26.0
BLT083-M100-S	35.0	100×6.0	135	80	123	210	40	333	158	142	500-1700	26.0
BLT083-M72-B	31.5	72×6.0	108	90	138	230	48	368	169	155	500-1400	34.0
BLT083-M80-B	35.0	80×6.0	120	90	138	230	48	368	169	155	500-1500	35.5
BLT083-M90-B	40.0	90×6.0	135	90	138	230	48	368	169	155	500-1500	37.5
BLT083-M100-B	40.0	100×6.0	135	90	138	230	48	368	169	155	500-1700	39.0
BLT083-M110	50.0	110×6.0	135	90	138	230	48	368	169	155	500-1700	41.0
BLT083-M120	50.0	120×6.0	135	90	138	230	48	368	169	155	500-1700	43.0
BLT083-M130	50.0	130×6.0	135	90	138	230	48	368	198	155	500-1700	45.0
BLT083-M140	50.0	140×6.0	135	90	138	230	48	368	198	155	500-1700	47.0
BLT083-M150	50.0	150×6.0	135	90	138	230	48	368	198	155	500-1700	49.5

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
* La 'B' representa la estructura grande, la 'S' representa la estructura pequeña;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	1	1	1	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT083-M8	8	0.6	1.2	0.40	0.8	0.6	0.4	0.4	0.8	0.6	0.4
BLT083-M10	10	0.9	1.8	0.60	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT083-M12S	12	1.2	2.4	0.70	1.4	1.0	0.7	0.7	1.5	1.1	0.7
BLT083-M14	14	2.0	4.0	1.25	2.5	1.8	1.3	1.3	2.6	1.9	13
BLT083-M16S	16	2.6	5.2	1.50	3.0	2.1	1.5	1.5	3.2	2.3	1.5
BLT083-M12B	12	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
BLT083-M16B	16	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-M18S	18	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-M20S	20	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M22S	22	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M24S	24	5.0	10.0	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT083-M18B	18	3.6	7.2	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M20B	20	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-M22B	22	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-M24B	24	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-M27	27	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-M30S	30	7.0	14.0	5.00	10.0	7.0	5.0	5.0	10.5	7.5	5.0
BLT083-M30B	30	10.0	20.0	6.00	12.0	84	6.0	6.0	12.6	9.0	6.0
BLT083-M33	33	15.0	30.0	7.50	15.0	10.5	7.5	7.5	15.8	11.3	7.5
BLT083-M36	36	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-M39	39	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-M42	42	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-M45	45	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-M48	48	18.0	36.0	14.00	28.0	19.6	14.0	14.0	29.4	21.0	14.0
BLT083-M56	56	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M60	60	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M64	64	28.0	56	20.0	40	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M72-S	72	31.5	63	25.0	50	35.0	25.0	25.0	52.5	37.5	25.0
BLT083-M80-S	80	38.0	76	30.0	60	42.0	30.0	30.0	63.0	45.0	30.0
BLT083-M90-S	90	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M100-S	100	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M72-B	72	40.0	80	31.5	63	44.1	31.5	31.5	66.2	47.3	31.5
BLT083-M80-B	80	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M90-B	90	50.0	100	40.0	80	56.0	40.0	40.0	84.0	60.0	40.0
BLT083-M100-B	100	50.0	100	40.0	80	56.0	40.0	40.0	84.0	60.0	40.0
BLT083-M110	110	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M120	120	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M130	130	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M140	140	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M150	150	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0

No. de item	Límite de carga de trabajo (t)	Rosca		Dimensiones (mm)								Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	M	TPI	E	A±2	B±3	C	D	F±3	G	K	Par (Nm)	Peso (kg)
BLT083-3/8	0.60	3/8	16.0	19.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.50
BLT083-1/2S	0.70	1/2	13.0	19.0	30	43.5	54.0	12	97.5	40	37.0	15-40	0.50
BLT083-5/8S	1.50	5/8	11.0	31.8	30	43.5	54.0	12	97.5	40	37.0	45-130	0.50
BLT083-1/2B	1.05	1/2	13.0	19.0	34	54.5	78.0	16	132.5	59	54.5	15-40	1.15
BLT083-5/8B	1.90	5/8	11.0	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.35
BLT083-3/4S	1.90	3/4	10.0	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.40
BLT083-7/8S	2.00	7/8	9.0	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-1S	3.15	1	8.0	30.0	34	54.5	78.0	16	132.5	59	54.5	190-280	1.40
BLT083-3/4B	2.00	3/4	10.0	38.1	40	67.0	93.0	20	160.0	70	64.5	45-130	2.50
BLT083-7/8B	2.50	7/8	9.0	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.50
BLT083-1B	4.00	1	8.0	38.1	40	67.0	93.0	20	160.0	70	64.5	190-280	2.50
BLT083-1-1/4	6.00	1-1/4	7.0	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	4.00
BLT083-1-1/2	10.00	1-1/2	6.0	54.0	51	95.0	111.0	22	206.0	79	74.0	270-600	4.00
BLT083-1-3/4	13.00	1-3/4	5.0	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.00
BLT083-2S	14.00	2	4.5	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.30
BLT083-2B	17.00	2	4.5	84.0	70	120.0	158.0	32	278.0	105	95.0	350-800	11.00
BLT083-2-1/4	20.00	2-1/4	4.5	84.0	70	120.0	158.0	32	278.0	105	95.0	350-900	11.00
BLT083-2-1/2	20.00	2-1/2	4.0	95.0	70	120.0	158.0	32	278.0	105	95.0	350-900	11.00
BLT083-3S	25.00	3	4.0	108.0	80	123.0	210.0	40	333.0	158	142.0	500-1400	23.00

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2		2		2	2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT083-3/8	3/8	0.9	1.8	0.60	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT083-1/2S	1/2	1.2	2.4	0.70	1.4	1.0	0.7	0.7	1.5	1.1	0.7
BLT083-5/8S	5/8	2.6	5.2	1.50	3.0	2.1	1.5	1.5	3.2	2.3	1.5
BLT083-1/2B	1/2	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
BLT083-5/8B	5/8	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-3/4S	3/4	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-7/8S	7/8	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-15	1	5.0	10.0	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT083-3/4B	3/4	3.6	7.2	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-7/8B	7/8	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-1B	1	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-1-1/4	1-1/4	10.0	20.0	6.00	12.0	8.4	6.0	6.0	12.6	9.0	6.0
BLT083-1-1/2	1-1/2	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-1-3/4	1-3/4	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-2S	2	18.0	36.0	14.00	28.0	19.6	14.0	14.0	29.4	21.0	14.0
BLT083-2B	2	25.0	50.0	17.00	34.0	23.8	17.0	17.0	35.7	25.5	17.0
BLT083-2-1/4	2-1/4	25.0	50.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-2-1/2	2-1/2	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-3S	3	31.5	63.0	25.00	50.0	35.0	25.0	25.0	52.5	37.5	25.0

No. de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)								Peso (kg)
No. de item	Límite de carga de trabajo (t)	Rosca M	E	A±2	B±3	C	D	F±3	G	K	Peso (kg)
BLT0832-M8	0.40	8×1.25	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M10	0.60	10×1.50	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M12	0.70	12×1.75	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M14	1.25	14×2.00	20	30	43.5	82.0	12	125.5	40	37.0	0.6
BLT0832-M16	1.50	16×2.00	20	30	43.5	82.0	12	125.5	40	37.0	0.6
BLT0832-M18	2.00	18×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M20	2.50	20×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M22	2.50	22×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M24	4.00	24×3.00	30	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M30	6.00	30×3.50	40	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M33	7.50	33×3.50	40	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M36	10.00	36×4.00	45	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M39	10.00	39×4.00	45	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M42	13.00	42×4.50	63	65	108.0	190.5	26	298.5	93	85.0	8.7
BLT0832-M45	13.00	45×4.50	68	65	108.0	198.5	26	306.5	93	85.0	8.7
BLT0832-M48	14.00	48×5.00	68	65	108.0	198.5	26	306.5	93	85.0	8.7
BLT0832-M56	20.00	56×5.50	84	70	120.0	254.0	32	374.0	105	95.0	14.0
BLT0832-M60	20.00	60×5.50	90	70	120.0	261.0	32	381.0	105	95.0	14.0
BLT0832-M64	20.00	64×6.00	95	70	120.0	267.0	32	387.0	105	95.0	14.0
BLT0832-M72	31.50	72×6.00	108	90	138.0	347.0	48	485.0	169	155.0	47.0
BLT0832-M80	35.00	80×6.00	120	90	138.0	352.0	48	490.0	169	155.0	48.0
BLT0832-M90	40.00	90×6.00	135	90	138.0	388.0	48	526.0	169	155.0	51.0
BLT0832-M100	40.00	100×6.00	135	90	138.0	388.0	48	526.0	169	155.0	50.0

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Productos relacionados
