Relé electromagnético NNC68A-4Z (relé JQX-13F-4Z)

Solicite un presupuesto

Sitio web: http://electrical-relay.es/2018/1-2-12-nnc68a-4z-electromagnetic-relay.html

El relé electromagnético NNC68A-4Z (relé JQX-13F-4Z) es ideal para electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás equipos electrónicos.

Características

Nuestro relé electromagnético NNC68A-4Z (relés JQX-13F-4Z) usa contactos de conmutación, los cuales incluyen un grupo de 15A, dos grupos de 12A, tres grupos de 12A y cuatro grupos de 12A.
Ofrece los modos de instalación sobre placas PCB, zócalos y bridas.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Descripción del modelo

Parámetros del contacto

Tipo de contacto	4Z,4H,4D
Carga del contacto	12A
Tensión de conmutación máxima	240VAC 12A 28VDC 12A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	125	62.5	13.6	6.8
Resistencia de la bobina (±10%) Ω	96	384	8088	32352
Consumo de potencia nominal W	1,5 W
Voltaje de entrada (máximo)V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	250	125	27.2	13.614
Resistencia de la bobina (±10%) Ω	16.8	67.2	1415	5661
Consumo de potencia nominal W	3.0VA
Voltaje de entrada (máximo)V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético NNC68A-4Z (relé JQX-13F-4Z)

Voltaje de la bobina		DC6V-220V, AC6V-380V
Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	1500VAC/1min (1mA de corriente residual)
Dimensiones	27.3 ×41 ×35 mm
Peso	Aproximadamente 65g

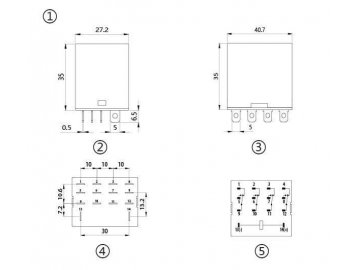

Tamaño y método de instalación del producto

Terminal tipo zócalo

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

Terminal soldada

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
