Portabobinas hidráulico ZJ-Y

Parámetros técnicos:
Tipo de control: Hidráulico
Ancho operativo: Máx: 1600mm - Mín: 800mm
Diámetro de la bobina de cartón: Máx. ￠1500mm - Mín: ￠350mm
Carga máxima: 3000kg
Diámetro del eje principal del portabobinas: ￠215mm
Presión neumática de trabajo: 0.6～0.9MPa
Potencia total: 4.0kw
Potencia de trabajo: 380V, 50Hz
Dimensiones de la máquina: 3650×1600×1680 (L×W×H) (durante el giro del eje)

Piezas hidráulicas:
Presión de trabajo: 12～16 MPa
Área hidráulica de trabajo (giro): ￠100mm×460mm
Diámetro hidráulico (Presión de trabajo): ￠63mm×720mm
Potencia de la estación hidráulica: 4.0kw, operación continua
Estación hidráulica: 220V, 50Hz
Características estructurales:
Permite la carga de diseños simétricos sin necesidad de detener la máquina.
Control hidráulico.
Este portabobinas incorpora un sistema hidráulico que controla los ajustes de elevación-descenso, abertura-cierre y movimiento lateral de los brazos.
Control neumático de la tensión de banda
Diseño con centro cónico

Componentes y materiales:
1. Eje principal del portabobinas hidráulico: Tubos de acero sin costura de gran grosor y alta calidad; Procedencia: Chengdu
2. Placas laterales: acero 20#; Procedencia: Hebei
3. Brazos: Fundición HT250; Procedencia: Hebei
4. Conexión de la viga principal de acero: 280mm; Procedencia: Angang
5. Cojinetes: Ha, Wa, Luo
6. Sistema eléctrico: Chint (China).
7. Piezas neumáticas: Airtac y Zaozhuang; Procedencia: Taiwán y Shandong
8. Piezas hidráulicas: Beiye group (Huade); Procedencia: Taiwán y Shandong

Portabobinas eléctrico

Propiedades:
1. La estructura del soporte es simétrica y puede cargar dos rollos de cartón al mismo tiempo.
2. Los rodillos de papel se pueden intercambiar sin necesidad de detener el equipo.
3. Ancho efectivo de trabajo: 1400, 1600, 1800, 2000mm
4. Diámetro máx. del cartón: Ø1600mm
5. Dimensiones mín. del papel: Ø400mm×900mm
6. Capacidad de carga máxima de un brazo: 1500kg.
7. La longitud de la barra de acero es de 4500mm.
8. Freno de disco. Disponible para su selección modelos manuales y modelos eléctricos.
9. El cabezal está fabricado con hierro fundido. Opcionalmente está disponible un modelo doble.
10. Control centralizado de los elementos eléctricos para una eficiencia superior.

Parámetros técnicos:
1. Tipo de operación del rodillo: Operación eléctrica mecánica.
2. Longitud máxima de la bobina de papel: Máx: 1600mm - Mín: 900mm
3. Diámetro de extensión del rollo de papel: Máx: 1400mm – Mín: 400mm
4. Carga máxima lateral: 1500kg.
5. Potencia del motor: (motor cicloide planetario)
1) Motor de sujeción: 0.75KW 4 unidades 380V 50HZ
2) Motor up y down: 2.2KW - 1 unidad 380V 50HZ

Riel y carro para rollo de cartón:
1) Bobinado estable gracias a las ruedas de movimiento direccional del carro.
2) Cada rodillo cuenta con dos rieles, permiten la carga simultánea en ambos lados.

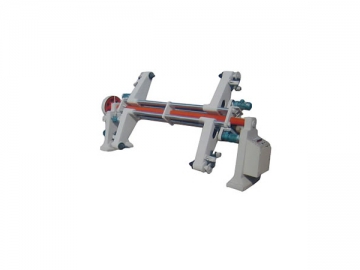

Portabobinas eléctrico

El portabobinas eléctrico ofrece una rápida y sencilla de carga/descarga del papel. Es ideal para fábricas de cartón de pequeña y mediana escala.
Dimensiones: 1600mm
Potencia: 2.2KW
Dimensiones de la máquina: 1800x1700x1400mm
