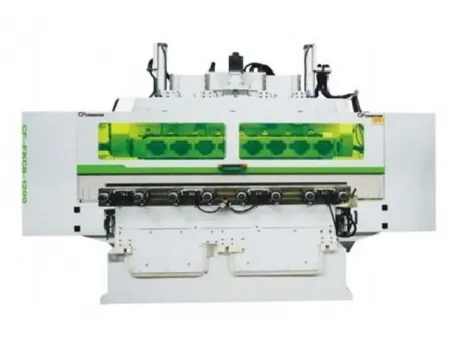

Centro de mecanizado CNC de 5 ejes, con 8 cabezales
//Maquinaria especializada para el trabajo en madera
Centro de mecanizado CNC de 5 ejes con ocho cabezales, capaz de trabajar de forma simultánea varias piezas de madera con geometrías complejas sin sacrificar precisión ni calidad en los acabados
- Longitud máx. de mecanizado1200mm
- Distancia entre pasadores de expulsión350mm
- Dimensiones de la máquina (L x A x A)5500 x 4000 x 3000 mm
- Peso de la máquinaaprox. 7 toneladas
Ha sido desarrollado para llevar la eficiencia al máximo en trabajos de carpintería. Gracias a sus cabezales independientes con portapinzas ER32 y sistemas de cambio rotativo, puede ejecutar hasta cuatro operaciones distintas en una sola pasada. Su capacidad de trabajar varias piezas de forma simultánea y perfectamente sincronizada lo convierte en la opción ideal para fabricantes que necesitan velocidad, precisión y resultados consistentes en producción a gran escala.
Este centro de mecanizado ha sido diseñado pensando en la versatilidad que exige la carpintería moderna. Es perfecto para trabajar tanto piezas estructurales como decorativas, desde componentes sólidos de muebles hasta bordes curvos y perfiles estilizados en muebles. Se adapta con facilidad a la fabricación de marcos, puertas, barandas, peldaños y otros elementos de madera, ofreciendo precisión y eficiencia en cada ciclo. Una solución ideal para talleres y fábricas que buscan combinar alto rendimiento con acabados de calidad.
| Tipo | 8 cabezales | 12 cabezales |
| Longitud máx. de mecanizado | 1200mm | |
| Separación entre pasadores de expulsión | 350mm | |
| Desplazamiento | Eje X:590mm | Eje X:1900mm |
| Eje Y:1600mm | Eje Y1:1760mm | |
| Eje Z:500mm | Eje Y2:1760mm | |
| Eje Z:500mm | ||
| Eje A:0-360° | ||
| Eje C (eje de torneado/fresado): rotación continua | ||
| Sistema de control numérico | Taiwan LNC | |
| Husillo motorizado | 7.5kW×8pzas (husillo de doble cabezal de alta velocidad)Pinza para herramientas:ER32 | |
| Ejes A/B | Reductor de eje B: reductor helicoidal de ultraprecisión Reductor de eje A: reductor RV de ultraprecisión | |
| Servocontrolador | Codificador absoluto de alta resolución | |
| Convertidor de frecuencia de alto rendimiento | 11kW×2 pzas | |
| Guía lineal | Guía lineal de precisión (marca Taiwán) | |
| Transmisión | Husillo de bolas de precisión del eje X (marca Taiwán) Cremallera de precisión del eje YHusillo de bolas de precisión del eje Z (marca Taiwán) | Husillo de bolas de precisión del eje X (marca Taiwán) Cremallera de precisión del eje YHusillo de bolas de precisión del eje Z (marca Taiwán) |
| Componentes neumáticos | AirTAC Taiwan | |
| Cable y cadena de arrastre | Cable y cadena de arrastre de alta velocidad y carga pesada | |
| Interruptor/relé | Schneider,Francia | |
| Dimensiones de la máquina (L×A×A) | 5500×4000×3000 mm | 6000×4000×3000 mm |
| Peso de la máquina | Aprox. 7 toneladas | Aprox. 8 toneladas |
- Su eje C le permite girar y posicionar las piezas con total libertad, siendo ideal para trabajar formas curvas o cilíndricas con gran precisión.
- Su sistema de control de cinco ejes abre la puerta a una variedad de procesos desde el torneado y fresado hasta tallados planos y circulares, facilitando el trabajo con piezas complejas y de geometrías irregulares.
- Es la herramienta perfecta para producir de forma rápida y precisa patas de muebles, componentes de escaleras y columnas torneadas.
- Su diseño permite montar diferentes herramientas al mismo tiempo, reduciendo las interrupciones por cambio de herramienta y acelerando el flujo de trabajo.

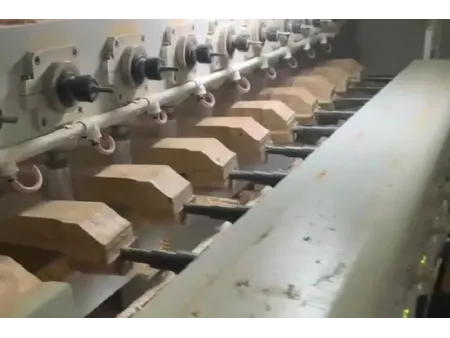

- Además, sus ocho cabezales operan de manera sincronizada, lo que permite mecanizar múltiples piezas a la vez, manteniendo alta velocidad, precisión constante y fiabilidad excepcional en cada ciclo de producción.
