Bomba de pistones axiales de desplazamiento variable para circuito cerrado
Solicite un presupuesto
Ha sido fabricada para funcionar en circuitos cerrados, la bomba de desplazamiento variable HL-A4VSG ofrece un control preciso del flujo y un rendimiento de alta presión, ideal para maquinaria de construcción e instalaciones industriales donde la potencia no puede fallar.
- Desplazamiento: 40-500 cm³/rev
- Presión nominal: 350 bar
- Presión máxima admisible: 400 bar
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
(cm³/rev)
Velocidad máx.
(rpm)
(rpm)
Flujo máx.
(L/min)
(L/min)
n=nmáx
n=1500rpm
Potencia máx.(kw)
Δp=350 bar
Δp=350 bar
n=nmáx
n=1500rpm
Detalles
40
3700
148
60
86
35
| Desplazamiento | Vgmáx | cm³/rev | 40 |
| Velocidad de rotación máx. | nmáx | rpm | 3700 |
| Flujo máximo | a n=nmáx | L/min | 148 |
| a n=1500rpm | L/min | 60 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 86 |
| a n=1500rpm | kW | 35 | |
| Par máx. | Δp=350 bar | Nm | 223 |
| Par | Δp=100 bar | Nm | 64 |
| Peso | aprox. | kg | 47 |
71
3200
227
107
132
62
| Desplazamiento | Vgmáx | cm³/rev | 71 |
| Velocidad de rotación máx. | nmáx | rpm | 3200 |
| Flujo máximo | a n=nmáx | L/min | 227 |
| a n=1500rpm | L/min | 107 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 132 |
| a n=1500rpm | kW | 62 | |
| Par máx. | Δp=350 bar | Nm | 395 |
| Par | Δp=100 bar | Nm | 113 |
| Peso | aprox. | kg | 60 |
125
2600
325
186
190
109
| Desplazamiento | Vgmáx | cm³/rev | 125 |
| Velocidad de rotación máx. | nmáx | rpm | 2600 |
| Flujo máximo | a n=nmáx | L/min | 325 |
| a n=1500rpm | L/min | 186 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 190 |
| a n=1500rpm | kW | 109 | |
| Par máx. | Δp=350 bar | Nm | 696 |
| Par | Δp=100 bar | Nm | 199 |
| Peso | aprox. | kg | 100 |
180
2400
432
270
252
158
| Desplazamiento | Vgmáx | cm³/rev | 180 |
| Velocidad de rotación máx. | nmáx | rpm | 2400 |
| Flujo máximo | a n=nmáx | L/min | 432 |
| a n=1500rpm | L/min | 270 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 252 |
| a n=1500rpm | kW | 158 | |
| Par máx. | Δp=350 bar | Nm | 1002 |
| Par | Δp=100 bar | Nm | 286 |
| Peso | aprox. | kg | 116 |
250
2200
550
375
321
219
| Desplazamiento | Vgmáx | cm³/rev | 250 |
| Velocidad de rotación máx. | nmáx | rpm | 2200 |
| Flujo máximo | a n=nmáx | L/min | 550 |
| a n=1500rpm | L/min | 375 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 321 |
| a n=1500rpm | kW | 219 | |
| Par máx. | Δp=350 bar | Nm | 1391 |
| Par | Δp=100 bar | Nm | 398 |
| Peso | aprox. | kg | 214 |
355
2000
710
533
414
311
| Desplazamiento | Vgmáx | cm³/rev | 355 |
| Velocidad de rotación máx. | nmáx | rpm | 2000 |
| Flujo máximo | a n=nmáx | L/min | 710 |
| a n=1500rpm | L/min | 533 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 414 |
| a n=1500rpm | kW | 311 | |
| Par máx. | Δp=350 bar | Nm | 1976 |
| Par | Δp=100 bar | Nm | 564 |
| Peso | aprox. | kg | 237 |
500
1800
900
750
525
438
| Desplazamiento | Vgmáx | cm³/rev | 500 |
| Velocidad de rotación máx. | nmáx | rpm | 1800 |
| Flujo máximo | a n=nmáx | L/min | 900 |
| a n=1500rpm | L/min | 750 | |
| Potencia máx. Δp=350 bar | a n=nmáx | kW | 525 |
| a n=1500rpm | kW | 438 | |
| Par máx. | Δp=350 bar | Nm | 2783 |
| Par | Δp=100 bar | Nm | 795 |
| Peso | aprox. | kg | 352 |
| Tamaño | Desplazamiento (cm³/rev) | Velocidad máx. (rpm) | Flujo máx.(L/min) | Potencia máx.(kw) Δp=350 bar | ||
| n=nmáx | n=1500rpm | n=nmáx | n=1500rpm | |||
| 40 | 3700 | 148 | 60 | 86 | 35 | |
| 71 | 3200 | 227 | 107 | 132 | 62 | |
| 125 | 2600 | 325 | 186 | 190 | 109 | |
| 180 | 2400 | 432 | 270 | 252 | 158 | |
| 250 | 2200 | 550 | 375 | 321 | 219 | |
| 355 | 2000 | 710 | 533 | 414 | 311 | |
| 500 | 1800 | 900 | 750 | 525 | 438 | |
Características
- Diseñada para aplicaciones que exigen precisión y alto rendimiento es la elección ideal para equipos industriales y móviles que requieren un control exacto de presión y caudal.
- Ajuste continuo del desplazamiento su mecanismo de plato oscilante, permite adaptar el desplazamiento de forma precisa según la demanda.
- Salida hidráulica constante y estable ya que el desplazamiento es proporcional a la velocidad y la cilindrada.
- Resiste condiciones exigentes con capacidad para trabajar hasta 35 MPa de presión.
- Óptimo rendimiento de aspiración ideal para operaciones prolongadas sin interrupciones.
- Diseño compacto y ligero que reduce el espacio ocupado sin sacrificar potencia.
- Funcionamiento silencioso menor vibración y mayor eficiencia.
- Zapatas hidrostáticamente equilibradas mejoran la resistencia al desgaste y prolongan la vida útil.
- Respuesta rápida al control perfecta para sistemas que requieren ajustes dinámicos.
- Indicador de ángulo integrado permite un monitoreo y ajuste precisos del plato oscilante.
- Amplia variedad de modos de control DR, DP, FR, DFR, LR2, MA, HM, HS, EO, HD, DFE1.
Aplicaciones

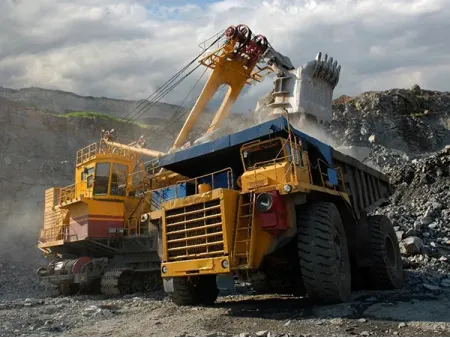

Maquinaria para minería y canteras

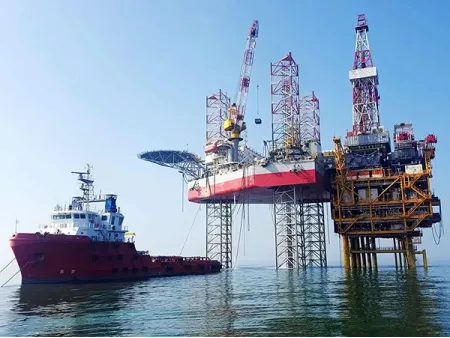

Equipos marinos y offshore (alta mar)

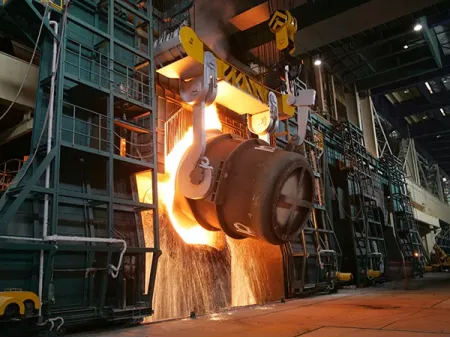

Equipos metalúrgicos y siderúrgicos
Si trabaja con circuitos cerrados y busca mayor eficiencia, precisión y confiabilidad, esta bomba de pistones axiales es la opción ideal. Diseñada para ofrecer control total y prolongar la vida útil, se adapta a aplicaciones que no admiten averías.
