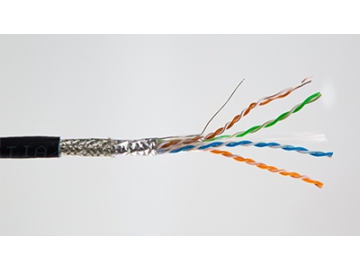

Cable SFTP CAT5E
Solicite un presupuesto
Cable SFTP de cuatro pares, categoría 5E-100MHz, cubierta de PVC

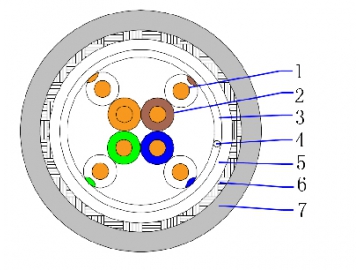

Construcción：
- Conductor - Cobre sólido desnudo, dia. 0.52mm
- Aislamiento - HDPE, dia 1.01 mm
- Cinta protectora - Cinta PE
- Alambre de drenaje – Alambre de cobre estañado 1/0.5mm
- Pantalla - Cinta de AL-PE
- Pantalla - Alambre de cobre estañado trenzado, Cobertura 30%
- Cubierta - PVC, espesor nominal 0.6mm
Aplicación:
- 100Base-TX
- 100Base-T
- 100VG-AnyLAN
- 1000Base-T(Gigabit Ethernet)
- 1000Base-TX
- ATM
Identificación de los conductores：
- Blanco/Azul – Azul
- Blanco/Naranja – Naranja
- Blanco/Verde – Verde
- Blanco/Marrón – Marrón
Norma：
- ISO/IEC11801
- ANSI/TIA-568-C.2
- YD/T1019
Temperatura:
- Temperatura nominal:60℃,75℃
Color de cubierta：
- Gris
Características estructurales：
| Diámetro aproximado del cable | Peso aproximado del cable | Resistencia máxima del conductor DC a 20°C | Resistencia máxima de desequilibrio del conductor DC | Resistencia de aislamiento mínima | Capacitancia máxima | Impedancia（1.0-100.0 MHz） | Distorsión de retardo （1.0-100.0 MHz ） |
| mm | kg/km | Ω/100m | % | MΩ﹒km | nF/100m | Ω | ns/100m |
| 6.8 | 51 | 9.5 | 5 | 5000 | 5.6 | 100±15 | ≤45 |
Rendimiento técnico (100m)
| Frecuencia | RL | ATT(20℃) | NEXT | FASE DE RETRASO | PSNEXT | ELFEXT | PSELFEXT |
| (MHz) | ≥dB | ≤dB | ≥dB | ≤ns | ≥dB | ≥dB | ≥dB |
| 1 | 20 | 2 | 65.3 | 570 | 62.3 | 63.8 | 60.8 |
| 4 | 23 | 4.1 | 56.3 | 552 | 53.3 | 51.8 | 48.8 |
| 8 | 24.5 | 5.8 | 51.8 | 546.73 | 48.8 | 45.7 | 42.7 |
| 10 | 25 | 6.5 | 50.3 | 545.38 | 47.3 | 43.8 | 40.8 |
| 16 | 25 | 8.2 | 47.2 | 543 | 44.4 | 39.7 | 36.7 |
| 20 | 25 | 9.3 | 45.8 | 542.05 | 42.8 | 37.8 | 34.8 |
| 25 | 24.3 | 10.4 | 44.3 | 541.2 | 41.3 | 35.8 | 32.8 |
| 31.25 | 23.6 | 11.7 | 42.9 | 540.44 | 39.9 | 33.9 | 30.9 |
| 62.5 | 21.5 | 17 | 38.4 | 538.55 | 35.4 | 27.9 | 24.9 |
| 100 | 20.1 | 22 | 35.3 | 537.6 | 32.3 | 23.8 | 20.8 |
