Este equipo de prueba de fibra óptica está diseñado específicamente para detectar la relación de extinción de polarización (PER) en dispositivos de mantenimiento de polarización, medir el grado de polarización de fuentes de luz, y realizar pruebas de relación de extinción en fibras, conectores y otros componentes que mantienen la polarización. Con un amplio rango dinámico, este instrumento asegura mediciones de PER de alta precisión y estabilidad. Además, cuenta con capacidades de medición multicanal, lo que permite realizar pruebas adicionales como la medición de temperatura y pérdida de inserción. Esta combinación de características hace que el equipo sea ideal para una variedad de aplicaciones en el campo de la fibra óptica, garantizando mediciones confiables y detalladas para el desarrollo y mantenimiento de dispositivos ópticos avanzados.

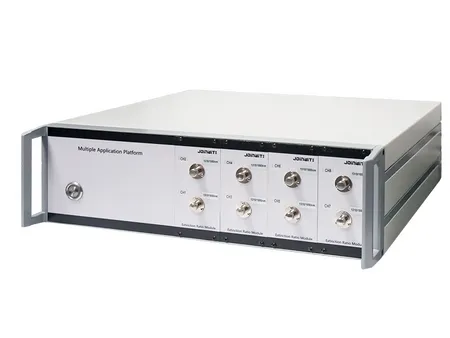

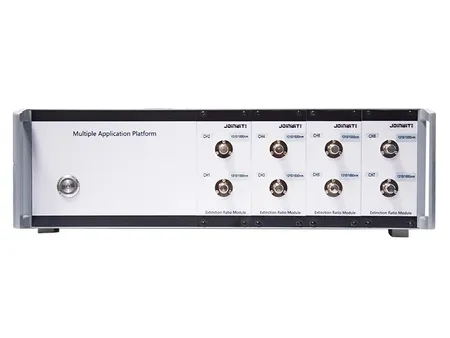

Medidor de relación de extinción de polarización (multicanal)
Solicite un presupuesto
Sitio web: http://fiberoptic-testers.com.ar/1-1-2-multi-channel-polarization-extinction-ratio-meter.html
JW18001
Medidor PER para medir la relación de extinción de polarización (PER) de dispositivos de mantenimiento de polarización
Características
- Amplio rango dinámico para la medición de PER
- Admite la medición de la pérdida de inserción
- Sistema programable con soporte de expansión de canales
- Alta precisión y estabilidad para el monitoreo del envejecimiento
- Capacidad de medición multicanal, con módulos apilables
- Admite la medición de la temperatura ambiental y el registro continuo a largo plazo

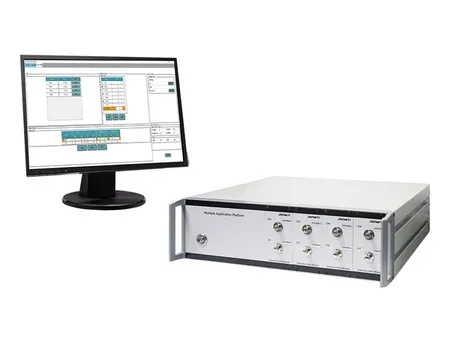

- Software avanzado en funciones con capacidades de almacenamiento de bases de datos
Especificaciones
| Tipo | | | |
| Rango de longitud de onda | 400 a 700nm | 600 a 1200nm | 1200 a 1700nm |
| Potencia máxima de entrada | 10dBm | ||
| Rango de potencia de entrada | -30 a 10dBm | -40 a 10dBm | -40 a 10dBm |
| PER máximo | 30dB | 40dB | 50dB |
| Rango dinámico PER | 400 a 500nm: 20dB | -30 a 10dBm: 40dB | -30dBm a 10dBm: 50dB |
| 500 a 700nm: 30dB | -40 a -30dBm: 30dB | -40dBm a 30dBm: 40dB | |
| Resolución PER | ＜10dB: 0.001dB ≥10dB: 0.01dB | ||
| Precisión PER | PER≤2dB: ≤±0.1dB | ||
| PER＜30dB: ＜±0.3dB | |||
| PER≥30dB: ＜±1.0dB | |||
| Velocidad de medición | 0.25s | ||
| Tipo de conector óptico | FC/PC (compatible con SC/LC también) | ||

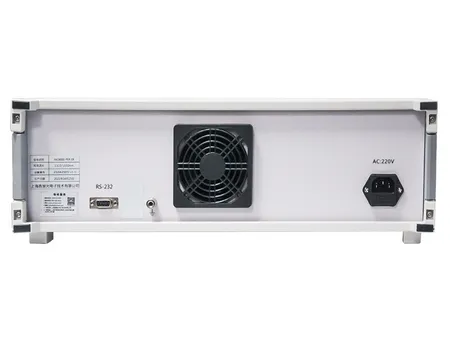

| Interfaz de comunicación | RS232 | ||
| Sistema operativo Windows | Win7 (32/64-bit), Win10 (32/64-bit) | ||
| Tipo de monitor | Recomendación: Monitor de 21 pulgadas con resolución mínima de 1600×900 | ||
| Alimentación de entrada de CA | 220V, 50Hz | ||
| Tiempo de calentamiento | 15min | ||
| Temperatura de funcionamiento | 10 a 40℃ | ||
| Temperatura de almacenamiento | -15 a 70℃ | ||
| Dimensiones | 3U×450×440 mm | ||
