Formadora de resortes CNC (12 ejes), Formadora de alambre, Máquina para hacer resortes, Máquina para fabricar resortes
Solicite un presupuesto
Esta formadora de resortes CNC (o también llamada máquina para hacer resortes) de 12 ejes presenta un diseño único sin levas y sin brazos. El portaherramientas está controlado de forma independiente por ocho servomotores. La formadora de resortes está equipado con ocho portaherramientas, alimentación de alambre, pluma o plumilla, rotación de alambre, ejes giratorios como estándar respectivo.

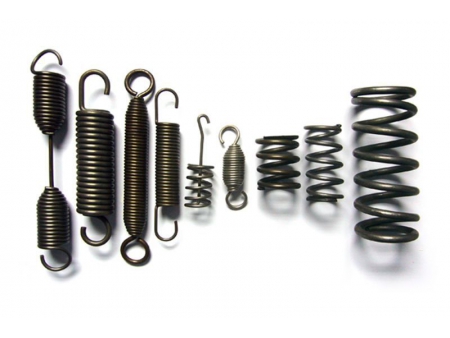

Esta máquina formadora de metal es ideal para diámetros de alambre que se encuentran de 0.3 a 8.0mm, con una velocidad de alimentación máxima de 100m/min y una precisión de alimentación de ≤0.1mm. Esta formadora de resortes o máquina para hacer resortes está especialmente diseñado para producir resorte de compresión, resorte de tensión, resorte de torsión, resorte de desplazamiento, resorte de torre, resorte plano, resorte de forma especial, formas de alambre, entre otros mucho más, para poder los diferentes requerimientos de los clientes.
En la parte inferior puede ver las diferentes formadoras de resortes CNC de 12 ejes que ofrecemos.
Formadora de resortes de 0.3-2.5mm, controlado por ordenador, 12 ejes, sin leva, KCT-1220WZ
- Modelo: KCT-1220WZ
- Número de ejes: 12 ejes
- Diámetro del alambre:⌀ 0.2～2.5mm
- Diámetro exterior máximo: ⌀ 60mm
- Longitud máxima de alimentación: ilimitada
- Velocidad máxima de alimentación: 120 m/min
- Tasa de producción máxima: 70 piezas/min
- Rodillo de alimentación: 2 pares
- Servomotor de alimentación: 2.9 kW
- Servomotor de formación: 0.75 kW *8
- Servomotor de pluma o plumilla: 0.75 kW
- Servomotor de rotación de alambre: 2.9 kW
- Servomotor giratorio: 0.4 kW
- Reductor de formación de alambre: Relación 1/10
- Reductor de rotación del alambre: Relación 1/5
- Reductor giratorio: Relación 1/3
- Alimentación de CA: 3～380VAC 50Hz
- Dimensión (L*An*Al): 1600x1120x1750mm
- Peso: 1800kg
Solicite una cotización
Formadora de resortes de 3.0-8.0mm, control CNC, 12 ejes, sin leva, KCT-1280WZ
- Modelo: KCT-1280WZ
- Número de ejes: 12 (máx. 18 ejes)
- Diámetro del alambre:⌀ 3.0-8.0 mm
- Diámetro exterior máximo: ⌀ 130mm
- Velocidad máxima de alimentación: 100 m/min
- Índice de resorte: 4
- Rodillo de alimentación: 4 grupos
- Servomotor de alimentación: 15 kW
- Servomotor de pluma o plumilla: 1.8 kW
- Motor de rotación de alambre: 7.5 kW
- Servomotor de formación: 4.4 kW *8
- Servomotor giratorio: 1.3 kW
- Sistema de compresor de aire (presión de aire): 0.2-0.4Pa
- Sistema de compresor de aire (cilindro de aire): 5
- Sistema de compresor de aire (sonda): 5
- Fuente de alimentación: 3P/380V 50/60Hz
- Dimensión de la máquina (L*An*Al): 5000*2300*2800mm
- Peso: 13000KG
Solicite una cotización
Formadora de resortes de 2.0-6.0mm, controlado por ordenador, 12 ejes, sin leva, KCT-1260WZ
- Modelo: KCT-1260WZ
- Número de ejes: 12 (máx. 18 ejes)
- Diámetro del alambre: ⌀ 2.0-6.0 mm
- Diámetro exterior máx.: ⌀ 120 mm
- Velocidad de alimentación máxima: 100 m/min
- Índice de resorte: 4
- Rodillo de alimentación: 4 grupos
- Servomotor de alimentación: 7.5kW
- Servomotor de pluma o plumilla: 1.8 kW
- Servomotor de rotación de alambre: 5.5 kW
- Servomotor de formación: 4.4 kW *8
- Servomotor giratorio: 1.8 kW
- Sistema de compresor de aire (presión de aire): 0.2-0.4 Pa
- Sistema de compresor de aire (cilindro de aire):5
- Sistema de compresor de aire (sonda):5
- Energía:3P/380V 50/60Hz
- Dimensión (L*An*Al): 3400*1800*2300 mm
- Peso: 6000 kg
Solicite una cotización
Formadora de resortes de 1.2-4.5mm, control CNC, 12 ejes, sin leva, KCT-1245WZ
- Modelo: KCT-1245WZ
- Número de ejes: 12 ejes
- Diámetro del alambre: ⌀1.2-4.5 mm
- Diámetro exterior máximo:⌀120 mm
- Velocidad máxima de alimentación: 120 m/min
- Índice de primavera: 4
- Ruedas de alimentación de alambre:3 pares
- Motor de alimentación SGMGV-44A: 4.4 kW
- Motor de pluma o plumilla SGMGV-15A: 1.3 kW
- Motor de rotación de alambre SGMGV-44A: 4.4 kW
- Motor formador SGMGV-13A 1.3 kW *8
- Motor giratorio SGMGV-09A: 1.0 kW
- Reductor de formación de alambre VRB115 Ratio 1:15
- Reductor giratorio: VRB090 Ratio 1:10
- Reductor de rotación de alambre: VRB140 Ratio 1:3
- Dimensión (L*An*Al):2400x1600x1900 mm
- Peso: 5000kg
- Fuente de alimentación: 3-380VAC 50Hz
Solicite una cotización
Características
- El portaherramientas es controlado independientemente por ocho sets de servomotores Yaskawa y el motor es accionado independientemente por el reductor VRB.
- A través del sistema de control CNC, el sistema de alimentación y rotación del cable se controla sincrónicamente para lograr una precisión de alimentación de ≤0.1 mm.
- El sistema de alimentación de cables está controlado por computadora y la unidad de alimentación es de 0.01mm, lo que permite una alimentación máxima de 99999.99 unidades.
- Sistema de alimentación rotativa de 360 grados: El resorte de forma especial se gira al ángulo requerido en el proceso de producción, para reemplazar la leva por rotación, lo que acorta el tiempo de ajuste de la máquina y la situación de herramientas insuficientes.
- La caja eléctrica independiente es segura y conveniente de mantener e inspeccionar.
- El dispositivo de corte hidráulico es opcional en función de sus demandas, ofreciendo un bajo ruido de corte y cero daños en el mandril y la máquina.
