Torno CNC para madera de 4 ejes
//Maquinaria especializada para el trabajo en madera

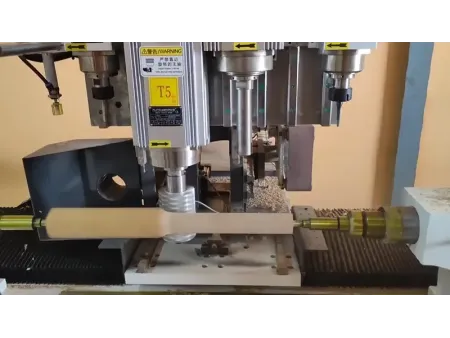

Centro de mecanizado diseñado para realizar múltiples procesos como: torneado, fresado, perforado, mortajado y lijado de piezas de madera maciza gracias a su configuración de 4 ejes interpolados
- Longitud máx. de trabajo1000mm
- Diámetro máx. de trabajo120mm
- Dimensiones de la máquina (LxAxA)3100×1800×1850mm
- Peso de la máquina3300kg
Nuestros tornos CNC de 4 ejes están diseñados para llevar a cabo múltiples operaciones como torneado, fresado, taladrado, escopleado (mortajado) y lijado con gran precisión y eficiencia. Gracias a la coordinación de tres ejes lineales (X, Y, Z) y un eje rotatorio, estas máquinas esculpen con suavidad contornos complejos y superficies detalladas. Son ideales para fabricar piezas con curvas precisas y acabados delicados, aportando la flexibilidad necesaria para adaptarse a diversos requerimientos en la industria de la carpintería.

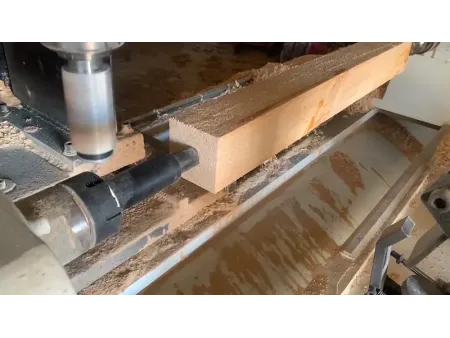

Diseñados para trabajar con madera maciza, nuestros tornos CNC de 4 ejes realizan fresado, perforado, ranurado y lijado con gran exactitud. Son la solución perfecta para fabricar patas, respaldos y apoyabrazos de sillas, asegurando formas definidas y superficies suaves. Ideales para quienes buscan un alto nivel de detalle y calidad en la producción de muebles.
| Piezas | Marca | Tipo | Potencia |
| Sistema de control | NEWKer | CNC990TDB | 100W |
| Husillo de bolas del eje X | TBI Motion | 2510 | |
| Husillo de bolas del eje Z | TBI Motion | 3210 | |
| Husillo de bolas del eje Y | TBI Motion | 2510 | |
| Servomotor del eje X | Haide servo | 110 servomotor | 1.2kW×4pzas |
| Servomotor del eje Z | Haide servo | 110 servomotor | 1.2kW×6pzas |
| Servomotor del eje Y | Haide servo | 110 servomotor | 1.2kW×6pzas |
| Guía del eje X | Dinghan | 25 carriles de guía | |
| Guía del eje Z | Dinghan | 25 carriles de guía | |
| Guía del eje Y | Dinghan | 25 carriles de guía | |
| Índice de potencia del husillo | Jitaike | 4kW | |
| Accionamiento del husillo | Jitaike | 4kW | |
| Conformación T3 | Tianyi | 12000rpm | 7.5kW |
| Taladrado T4 | Tianyi | 18000rpm | 6kW |
| Mortajado T5 | Tianyi | 18000rpm | 6kW |
| Fresado (inverso)T6 | Tianyi | 12000rpm | 7.5kW |
| Longitud máx. de trabajo | 1000mm | ||
| Diámetro máx. de trabajo | 120mm | ||
| Dimensiones de la máquina | 3100×1800×1850mm | ||
| Peso de la máquina | 3300kg |
- Este torno CNC incorpora un sistema de control estándar compatible con código G, facilitando la programación y garantizando su adaptación a diversas aplicaciones de carpintería.
- La estructura del husillo y el contrapunto están fabricadas con piezas fundidas monobloque utilizando moldes de arena de resina, tratadas térmicamente a alta temperatura para mejorar la rigidez y reducir la deformación con el paso del tiempo. Su peso alrededor de 2.4 toneladas aporta gran estabilidad durante el trabajo.
- Los ejes X, Y, Z y A funcionan con servomotores de alta precisión, permitiendo movimientos fluidos y exactos a velocidades de hasta 20 metros por minuto. El sistema también incluye una alarma automática de sobrecarga que protege la máquina ante posibles fallos.
- Los bloques deslizantes están diseñados con bridas especiales que minimizan la vibración durante el mecanizado, lo cual es crucial al trabajar piezas voluminosas. Garantizando así superficies más suaves y menos marcas de herramienta, lo que reduce el tiempo de acabado y lijado.
- Además, el husillo cuenta con control de velocidad continuo programable y un sistema de frenado integrado que lo detiene en solo 1.2 segundos, brindando mayor seguridad y eficiencia en cada operación.
