Cintas transportadoras con cables de acero

Solicite un presupuesto

Nosotros: http://tech-flexcn.es/3-2-steel-cord-conveyor-belt.html

Las cintas transportadoras con cables de acero son utilizadas para trabajar con rendimiento de energía mayor, siendo perfecta para usarse como transporte en distintas áreas como el de minería, metalurgia, eléctrico y químico.

Construcción:

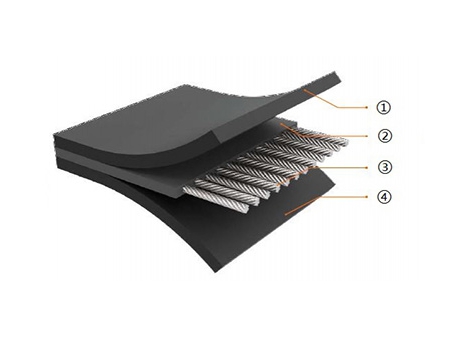

①Cubierta de la capa superior ② Cable de acero ③ Cubierta de la capa inferior ④ Lateral del caucho

① Cubierta de la capa superior ② Núcleo del caucho ③ Cable de acero ④ Cubierta de la capa inferior ⑤ Lateral del caucho

Estructura anti desgarramiento:

Conforme a la versión tradicional, hemos adherido cordones de acero y cordones de fibra perpendiculares al cable de acero.

① Cubierta de la capa superior ② Núcleo del caucho ③ Cable de acero ④ Cubierta de la capa inferior

① Cordón de acero anti desgarramiento ② Cable de acero

Parámetros técnicos:

Serie ST

Número de código	ST 630	ST 800	ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400	ST 6300
Fuerza de tracción (mm)	630	800	1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400	6300
Diámetro del cable de acero (mm)	3	3.5	4	4.5	5	6	7.2	8.1	8.6	8.9/9.1	9.7	10.9	11.3	12.3
Medida del cable de acero (mm)	10	10	12	12	12	12	15	15	15	15/17	16	17	17	18
Grosor de la capa de la cubierta superior (mm)	5	5	6	6	6	8	8	8	8	8	8	8.5	9	10
Grosor de la capa de la cubierta inferior (mm)	5	5	6	6	6	6	6	8	8	8	8	8.5	9	10
Ancho (mm)	Cantidad del cable de acero
800	75	75	63	63	63	63	50	50
1000	95	95	79	79	79	79	64	64	64	64/56	59	55	55	54
1200	113	113	94	94	94	94	76	76	77	77/68	71	66	66	63
1400	133	133	111	111	111	111	89	89	90	90/79	84	78	78	74
1600	151	151	126	126	126	126	101	101	104	104/91	96	90	90	85
1800		171	143	143	143	143	114	114	117	117/113	109	102	102	96

Serie GX

Número de código	GX 630	GX 800	GX 1000	GX 1250	GX 1600	GX 2000	GX 2500	GX 3000	GX 3500	GX 4000	GX 4500	GX 5000	GX 5500	GX 6000
Grosor	6 7 6				7 9 7		8 11 8	8 12 8		8 13 8	8 14 8		8 16 8
Fuerza de tracción (mm)	630	800	1000	1250	1600	2000	2500	3000	3500	4000	4500	5000	5500	6000
Diámetro de cable de acero (mm)	4.5	4.5	4.5	4.5	6.0	6.0	7.2	8.3	8.7	9.1	9.7	10.9	11.3	12.3
Medida de cable de acero (mm)	20	17	13.5	11	20	16	17	18	18	17	16	17	17	18
Grosor (mm)	19	19	19	19	23	23	27	28	28	29	30	30	32	32
Ancho (mm)	Cantidad de cable de acero
800	38	45	56	69	38	47	44	43
1000	48	56	70	87	48	60	56	53	53	56	60	56	56	54
1200		68	86	104	58	72	68	64	64	68	72	68	68	63
1400			100	122	66	84	78	74	74	79	84	79	79	74
1600			116	140	76	95	90	86	85	90	96	91	91	85
1800			127	157	86	108	102	96	96	101	107	103	103	96

Diámetro mínimo del rodillo recomendado

Especificación	ST630 ST800	ST1000 ST1250	ST1600 ST2000	ST2500	ST31500	ST3500 ST4000 ST4500	ST5000 ST5400 ST6300
Min. rodillo	630	800	1000	1250	1400	1600	1800

Especificación	GX630 ST800 GX1000 GX1250	GX1600 GX2000	GX2500	GX3000	GX3500 GX4000	GX4500 GX5000	GX5500 GX6000
Min. rodillo	800	1000	1250	1400	1600	1800	2000
