Brazo de Carga Marino (Hidráulico)
Método de control: hidráulico
Estructura de soporte: soporte independiente, brazo simple o doble
El brazo de carga marino permite el transporte seguro de fluidos entre la tubería terminal y la tubería del buque. Durante el proceso de transferencia de fluidos, el diseño del brazo de carga le permite acomodar la deriva (drift) y el movimiento del petrolero o barco dentro de su rango predeterminado sin dañar el equipo. Para evitar la deriva más allá del rango de diseño, un sistema de monitoreo de posición activa advertencias audibles y visuales.
Para mayor protección, se puede instalar un sistema de liberación de emergencia. El sistema de liberación de emergencia se activa cuando el petrolero excede el rango de diseño, protegiendo eficazmente el brazo de carga y la tubería de un daño accidental. Una vez que se activa el sistema de desacoplamiento de emergencia, las válvulas en ambos extremos se separan y cierran rápidamente, lo que garantiza una fuga mínima de material.

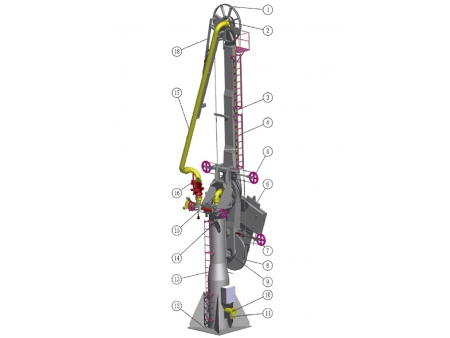

- Polea de ápice
- Junta giratoria de ápice
- Brazo interno (inboard)
- Soporte del brazo interno (inboard)
- Unidad de brazo interno (inboard)
- Contrapeso
- Unidad de brazo externo (outboard)
- Polea de cable
- Dispositivo de bloqueo
- Brida de conexión
- Boquilla de drenaje
- Placa base
- Elevador
- Accionamiento de giro
- Codo extraíble
- Conjunto giratorio triple
- Acoplador de liberación de emergencia
- Brazo externo (outboard)
- Soporte de brazo externo (outboard)
- Diámetro nominal: DN80-DN600 (3"-24")
- Presión de diseño: -0.6~10MPa
- Temperatura de diseño: -196°C~ 250°C
- Material de la tubería: acero al carbono / acero inoxidable / acero al carbono de baja temperatura revestido de PTFE
- Grado a prueba de explosiones: ExdII BT4, Grado de protección: IP65
- Acoplador hidráulico rápido de conexión-desconexión (QCDC)
- Acoplamiento de liberación de emergencia (ERC)
- Trazado térmico y aislamiento
- Sistema de monitoreo de posición
- OCIMF: Especificación de diseño y construcción para MLA
- BS EN 1474: 2008 Diseño y pruebas de sistemas de transferencia marina
- Estándar DEP de la carcasa: Enmiendas / Suplementos de Diseño y Especificación de Construcción para Brazos de Carga Marinos.
