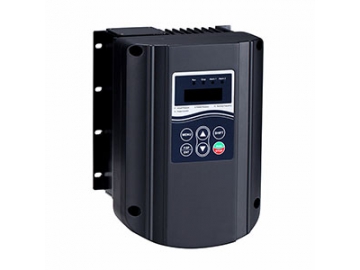

Variador de frecuencia para bombeo, Serie PD20

Solicite un presupuesto

Nosotros: http://vfd-drive.es/2-3-pd20-series-smart-pro-pump-drive.html

El variador de frecuencia para bombeo de la serie PD20 tiene una carcasa con clasificación IP65, que brinda alto rendimiento a prueba de agua y polvo. Se puede montar en diversos tipos de cajas de conexiones de motores de bombas y es compatible con amplia gama de sensores de presión. Nuestro variador de frecuencia de bomba inteligente se caracteriza por su alta confiabilidad, bajo nivel de ruido, rendimiento estable y fácil operación. La interfaz de expansión RS485 se puede configurar independientemente de la interfaz RS485 estándar, evitando de esta manera que se afecten entre sí. Junto con un RTC independiente, este sistema es capaz de realizar un control de bombas múltiples para las bombas principal y auxiliar.

Rango de energía

Entrada monofásica de 220V: 0.75-2.2kW
Entrada trifásica de 380V: 0.75-18.5kW

Características

Protección superior
Gran rendimiento a prueba de polvo e impermeable
Ajuste perfecto, funcionamiento ligero y estable
Certificado CE
Diseñado de acuerdo con los requerimientos de certificado estándar internacional
Apoyando la exportación a todo el mundo
Función de suministro de agua mejorada
Dos interfaces de comunicación RS485, ideales para monitoreo operación de múltiples bombas
Función RTC, basada en tiempo y programable
Activación completa de varias funciones de la bomba
Europa introdujo el concepto de diseño
El diseño deliberado representa una calidad excepcional
Procesamiento preciso proporciona una alta confiabilidad
Amplia gama de aplicaciones
Sistema de suministro de agua a presión no negativa
Sistema de suministro de agua de aumento de presión secundario
Tratamiento de agua, sistema de circulación de agua
Sistema de aire acondicionado frío y agua caliente
Pequeño sistema de suministro de agua para villa

Especifcaciones

Características de control	Modo de control	Control V/F
	Par de arranque	1Hz 100%
	Rango de ajuste de velocidad	1:20
	Precisión de velocidad	±1.0%
	Habilidad de sobrecarga	20% Corriente nominal 60s, 150% corriente nominal 1s
	Curva V/F	Línea recta； curva cuadrática
	Tiempo de aceleración y desaceleración	Rango de tiempo de aceleración y desaceleración：0.1-800s
Características de entrada y salida	Rango de voltaje de entrada	220V/380V±15% Monofásica 220V/Trifásica 380V±15%
	Rango de frecuencia de entrada	50/60Hz±5%
	Rango de voltaje de salida	Voltaje de entrada trifásico nominal 0
	Rango de frecuencia de salida	0~50/60Hz
Características del puerto exterior	Entrada digital programable	Terminales de entrada digital de 2 vías
	Puertos de comunicación	Equipado de serie con RS 485 blindado de 1 vía, se puede ampliar con otra vía de RS 485
	Entrada analógica programable	2 vías, se puede configurar como entrada de corriente/voltaje mediante la configuración de parámetros; rango de voltaje de entrada: 0-10V; rango de corriente de entrada: 0/4-20mA
	Fuente de poder analógica	Fuente de alimentación dual: 4-13V (ajustable)/24V
	Salida de relé	Salida de 1 vía, programable
	Salida de colector abierto	Salida de 1 vía, programable
	Salida analógica	Invertido
Características funcionales básicas	Ruta de comando de operación	4 rutas: 1.Control de teclado; 2.Control de terminal de entrada digital; 3.Control de comunicaciones; 4.Control de presión de entrada de agua
	Reloj incorporado	RTC incorporado para la serie de teclados LCD
	PID incorporado	Cálculo PID avanzado, conveniente para realizar un control de circuito cerrado
	Sistema en línea auxiliar de host	Se puede ampliar a comunicación RS 485 dual; Se puede configurar un controlador como host en el sistema para controlar el trabajo de otros controladores auxiliares mediante comunicación (hasta 5 controladores auxiliares). El host envía retroalimentación PID a los controladores auxiliares y detecta su estado en tiempo real. Si hay un error, omitirá automáticamente este controlador auxiliar, puede configurar un host de respaldo. El host puede comunicarse con la máquina superior al mismo tiempo sin verse afectado; los controladores auxiliares también pueden comunicarse con otros dispositivos al mismo tiempo.
	Función AVR	Puede mantener estable automáticamente el voltaje de salida cuando el voltaje de la red fluctúa; Esta función no es válida cuando el voltaje de la banda disminuye según el ajuste de fábrica.
	Control de puesto	Limita automáticamente la corriente y el voltaje de salida durante el funcionamiento, para evitar frecuentes disparos por sobrecorriente y sobrevoltaje
	Configuración de contraseña de usuario	Se puede establecer una contraseña de 4 dígitos, que es un número distinto de cero; después de la configuración, salga de la interfaz de configuración de contraseña, entrará en vigor después de 1 minuto
	Función de bloqueo de parámetros	Defina si los parámetros están bloqueados en funcionamiento o en estado de parada para evitar un mal funcionamiento
Funciones de control de la bomba	Funcionamiento automático con ahorro de energía	Voltaje de salida más bajo automáticamente con carga ligera para lograr ahorro de energía
	Se inicia automáticamente cuando está encendido	Opcional: inicio automático cuando se enciende o retraso de inicio
	Función anticongelante	Selección de la operación anticongelante, frecuencia, tiempo, período
	Detección de fugas de agua	Optimización del control de inactividad mediante el coeficiente de detección de fugas de agua
Protección del suministro de agua	Advertencia de alta presión	Detecta la presión de retroalimentación y protege la red de tuberías
	Advertencia de baja presión	Detecta la presión de retroalimentación y protege la red de tuberías y la bomba
	Protección contra funcionamiento en seco	Existe variedad de métodos de detección de protección contra funcionamiento en seco (incluidos los métodos sin sensores). Cuando el conductor detecta que la presión del agua de la red de tuberías es más baja que la presión de funcionamiento en seco, el sistema deja de funcionar automáticamente y, después de un tiempo establecido, se reinicia automáticamente un número específico de veces, si la presión del agua se recupera a la normalidad, el sistema entra en el estado de funcionamiento normal; de lo contrario, el sistema se apaga automáticamente para evitar que la bomba esté inactiva en ausencia de agua y prolongar la vida útil de la bomba en la mayor medida posible.
Ambiente de aplicación	Altitud	Menos de 1000m, derrateo por encima de 1000m, 1% por 100m
	Temperatura ambiental	-10 ℃ ～ ± 40 ℃, 40 ℃ -50 ℃ derrateo, 4% por 1 ℃
	Vibración	< 5.9/S2(0.6G)
	Temperatura de almacenamiento	-40℃~ 70℃
	Ambiente de instalación	Al ser a prueba de polvo y salpicaduras, el producto se instala en un lugar no expuesto a la luz solar directa. Nota: Aunque este producto tiene un alto grado de protección, no es un producto a prueba de explosiones y no se permite sumergirlo en agua.

Aplicación del variador de frecuencia para bombeo PD20 en centro de baños públicos

El centro de baños públicos en la ciudad de Jixi es una instalación de distracción y descanso a gran escala que integra baño, alojamiento y restauración, donde se requiere gran cantidad de agua. Bajo esta condición, requerían un sistema de suministro de agua a presión constante de conversión de frecuencia para realizar la operación automática sobre la base del ahorro de energía y agua. Teniendo en cuenta la diferencia en la cantidad de agua requerida en diferentes áreas funcionales, hemos diseñado una solución ideal a la medida de su aplicación de conversión de frecuencia.

Características

El variador de frecuencia tiene una carcasa a prueba de salpicaduras y es fácil de cablear, que se puede montar directamente en la parte posterior de la bomba, lo que elimina la instalación del variador de frecuencia dentro del gabinete de control y ahorra mucho espacio y costos.
Cada bomba de frecuencia variable funciona de forma independiente, la presión se puede ajustar y configurar libremente.
El sistema se puede operar automáticamente después de encenderlo, elimina la necesidad de un electricista profesional y ahorra significativamente los costos de mano de obra.
Se caracteriza por una presión estable, alta uniformidad de agua fría y caliente, lo que brinda a los clientes una experiencia cómoda.

Diagrama
