Solicite un presupuesto

La cortadora láser NAVSTAR es una máquina de corte por láser segura, eficiente y ecológica fabricada por Glorystar Laser en conjunto con una empresa europea. Esta máquina presenta una superficie de trabajo máxima de 8x2.5m.

Esta máquina de corte por láser presenta un diseño estructural innovador, presentando un accionamiento doble tipo pórtico que garantiza que el haz tenga una intensidad uniforme y un pequeño error de transmisión, convirtiendo a esta máquina en ideal para tareas de corte por láser de formato grande y a alta velocidad. Las cortadoras láser NAVSTAR no sólo aumentan las divisiones longitudinales sino que también aumentan las divisiones horizontales para el desempolvado. Esta mayor cantidad de divisiones garantiza un efecto óptimo de eliminación de polvo. Estas características las diferencian de las máquinas de corte por láser tradicionales que sólo cuentan con 3-8 divisiones de desempolvado y cuyos circuitos complejos y gran cantidad de componentes son propensos a recibir interferencias de señal. Para brindar una solución a este problema, Glorystar Laser transmite señales mediante un cable blindado con un dispositivo de protección, garantizando la reducción de interferencias.

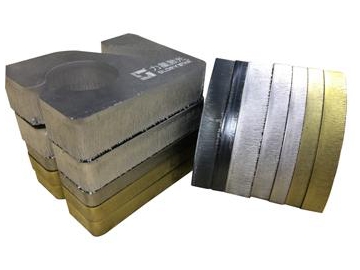

Muestras de cortes
Características
  • Buenas características dinámicas y buena eficiencia de trabajo

    Ø Esta máquina está formada por una estructura soldada de alta resistencia y vigas de aluminio con un diseño especial de procesamiento, lo que garantiza una excelente resistencia.

    Ø La transmisión doble tipo pórtico garantiza que las vigas tengan una fuerza equilibrada, un error de transmisión pequeño y excelentes características dinámicas.

    Ø La distancia focal y la potencia del cabezal de corte pueden ser ajustadas en base a los requisitos de corte, mejorando la eficiencia de procesamiento.

  • Alta estabilidad y larga duración

    Ø La transmisión de red controlada por EtherCAT no sufre de interferencias externas y ofrece un sistema con una máxima confiabilidad.

    Ø El diseño integrado del software PLC no cuenta con un módulo hardware, asegurando una larga duración y un bajo índice de fallas.

    Ø La fuente de láser no presenta componentes modulares, por lo que garantiza una excelente estabilidad y no requiere de cambio de moldes.

    Ø La bomba de aceite se encarga de agregar lubricante de forma regular a los componentes de accionamiento, garantizando que se encuentren siempre en buenas condiciones y tengan una larga duración.

  • Óptima accesibilidad y operación práctica

    Ø Su diseño frontal abierto les permite a los operadores acceder a todo el sector de corte de la máquina de corte por láser.

    Ø Su terminal de operación inteligente cuenta con una interface fácil de usar, por lo que su operación es simple.

    Ø El controlador manual permite una ubicación rápida en la posición de corte, lo que garantiza una mayor practicidad durante la operación.

  • Diseño ergonómico y alta seguridad

    Ø Su diseño de máxima protección y vidrio de protección de fibra óptica clase OD5 garantiza la seguridad del operador.

    Ø La parte frontal de la máquina presenta una ventana de visualización que ofrece una entrada de luz amplia que permite una mejor visualización.

    Ø La terminal de operación táctil de 19’’ permite un ángulo de visión ajustable, brindando una excelente operatividad.

    Ø Diseño ecológico, bajo nivel de ruido y poca emisión de polvo.

Especificaciones
Modelo de la máquina NAVSTAR-4020 NAVSTAR-6020 NAVSTAR-6025 NAVSTAR-8025
Potencia del láser 4000W-20000W 4000W-20000W 4000W-20000W 4000W-20000W
Área de trabajo 4050x2050mm 6050x2050mm 6050x2550mm 8050x2550mm
Dimensiones de la chapa 4000x2000mm 6000x2000mm 6000x2500mm 8000x2500mm
Recorrido del eje X indefinido 4050 mm 6050 mm 6050 mm 8050 mm
Recorrido del eje Y 2050 mm 2050 mm 2550 mm 2550 mm
Recorrido del eje Z 120 mm 120 mm 120 mm 120 mm
Velocidad de posicionamiento máx. del eje X/Y 100 m/min 100 m/min 100 m/min 100 m/min
Velocidad simultánea máx. de los ejes X/Y 140 m/min 140 m/min 140 m/min 140 m/min
Aceleración de posicionamiento máx. 30 m/s² 30 m/s² 30 m/s² 30 m/s²
Precisión de posicionamiento ±0.03 mm/m ±0.03 mm/m ±0.03 mm/m ±0.03 mm/m
Precisión de posicionamiento repetido ±0.02 mm ±0.02 mm ±0.02 mm ±0.02 mm
Tamaño de la máquina 11600x3500x2100 mm 16000x3500x2300 mm 16000x4000x2300 mm 20000x4000x2300 mm
Configuración opcional
  • Compresor de aire: brinda un aire limpio en el sistema de corte o recolección de polvo.
  • Equipo de eliminación de polvo con función de filtración: recoge y comprime el polvo evitando que ocurra la contaminación del ambiente.
  • Regulador de voltaje: brinda una operación estable de la máquina que no se verá afectada por las variaciones de voltaje.
