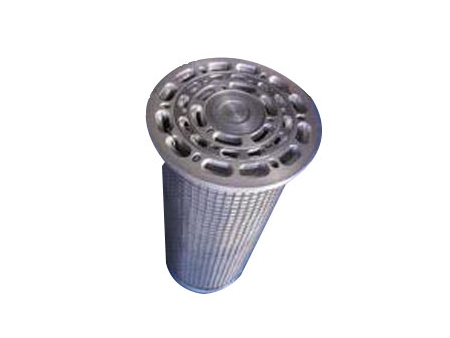

Filtro duplex

Solicite un presupuesto

Nosotros: http://filter-manufacture.com.ar/1-6-duplex-filter.html

Los filtros dúplex de Huilong a menudo se montan en el oleoducto de baja presión o en el oleoducto de retorno de aceite de los sistemas hidráulicos. La carcasa del filtro y la válvula de cambio están diseñadas conforme con la norma internacional. El acero inoxidable está disponible como material de la carcasa a petición del cliente. La válvula de cambio es una válvula de bola con excelente resistencia a fugas y fiabilidad.

El filtro dúplex está equipado con el dispositivo de presión balanceado y el indicador de presión diferencial. Cuando la obstrucción en el elemento de filtro provoca un aumento de la caída de presión, el indicador envía una señal para limpiar o reemplazar el elemento. Al activar la válvula de cambio, la cámara de filtro sucia se apaga y la cámara de filtro limpia se pondrá en funcionamiento simultáneamente, lo que permite reemplazar el elemento de filtro contaminado sin apagar el sistema. Si el elemento de filtro no se ha reemplazado a tiempo, la válvula de derivación del filtro se abrirá automáticamente para de esta manera proteger el sistema hidráulico.

Características

El filtro duplex de la serie LYPL/LYPS/LYPD está diseñado para el montaje en la tubería de baja presión o circuitos de línea de retorno de sistemas hidráulicos, separando partículas sólidas de los fluidos hidráulicos que regresan al tanque

Especificaciones técnicas

Presión operativa: Max. 16 bar
Temperatura de funcionamiento: -25℃~120℃
Ajuste de la presión del indicador de obstrucción: 2 bar
Presión de agrietamiento de la válvula de derivación o bypass: 3bar
Material de la carcasa del filtro: Acero
Sustancia de trabajo: aceite mineral, emulsión, glicol de agua, aceite hidráulico de éster de fosfato (papel impregnado de resina sólo para aceite mineral)

INFORMACIÓN DE PEDIDO

3. CAÍDA DE PRESIÓN LIMPIA DEL ELEMENTO O CARTUCHO DE FILTRO BAJO FLUJO NOMINAL

（UNIDAD：Pa; VISCOSIDAD CINEMÁTICA：30mm²/s; DENSIDAD 0.86kg/dm³）

Tipo de filtro	Carcasa	Elemento de filtro
		FT	FC	FD	FV	CD	CV	MV	ME
LYPL/LYPD1300...	0.18	1.14	0.71	0.52	0.38	0.31	0.24	0.40	0.20
LYPL/LYPD2600...	0.17
LYPL/LYPD3900...	0.18
LYPL/LYPD6500...	0.19
LYPL/LYPD7800...	0.18
LYPL/LYPD9100...	0.26
LYPL/LYPD2600D...	0.49	1.24	0.75	0.54	0.39	0.32	0.26	0.43	0.22
LYPL/LYPD5200D...	0.46
LYPL/LYPD7800D...	0.47
LYPL/LYPD13000D...	0.47

DIMENSIONES

4.1 Serie LYPL/LYPS

Tipo de filtro	H	H1	H2	L	D	D4	D5
LYPL/LYPS 1300	1200	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 2600/3900	1280	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 6500	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 7800	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 9100	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 2600D	1642	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 5200D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 7800D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 13000D	1942	600	450	746	Φ508	Φ478	Φ23

Dimensión de brida	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12

4.2 Serie LYPD

Tipo de filtro	H	H1	H2	L	L1	D	D4	D5
LYPD1300	1200	480	365	900	200	Φ245	Φ215	Φ14
LYPD2600	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD3900	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD6500	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD7800	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD9100	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD2600D	1642	480	365	900	200	Φ245	Φ215	Φ14
LYPD5200D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD7800D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD13000D	1942	600	450	1400	325	Φ508	Φ478	Φ23

Dimensión de brida	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12
