Utilizamos los métodos de última tecnología para soldadura automática de los rines, formada y ensamblado prensado:

Alimentación automática de lámina – marcado, rebobinado y aplanado – soldadora a tope – recortadora – aplanadora – punzadora de esquinas – estallido – acondicionador de esquinas – 3 formadores de rollos - expandidora – acondicionador de esquinas – localizador de posición de soldadora – prueba de fuga de aire – sistema de disco auto cargado – prensa ensambladora

Especificaciones para línea de soldadura de rines 10"~12"

Diámetro de rebordes de las llantas--10"~12"
Ancho de la banda--70 ~ 180 mm
Grosor --1.8 mm ~ 3.0 mm
Productividad 100%--6s/parte

Especificaciones para línea de soldadura de rines 13" ~18"

Diámetro de rebordes de las llantas--13"~18"
Ancho de la banda--160 ~ 280 mm
Grosor--2.0 mm ~ 4.0 mm
Productividad 100%--6s/parte

Equipo de producción de llantas

A). Marcado, rebobinado y máquina de aplanado

El marcado, rebobinado y máquina de aplanado forma aros rebobinados de bandas planas. Un sistema de marcado ha estado integrado en la rebobinadora en la sección de alimentación de la máquina, además los aros rebobinados son realizados con una sección plana y corta en cada lado dela brecha, de esta manera se logra soldadura utilizando sujeción plana y soldadura de electrodo.

Diámetro de rines	10'-18'	16'-24'	22'-38'
Ancho de rines	4'-8'	3.5'-13'	7'-20'
Mín diámetro de rines	Φ220	Φ300	Φ400
Grosor de rines	2~5mm	2~5mm	5~10mm
Máx ancho de aros	320mm	430mm	650mm
Potencia de motor	7.5KW	11KW	15KW
Potencia de la unidad hidráulica	11KW	15KW	18.5KW
Máx presión hidráulica	25MPa	25MPa	25MPa

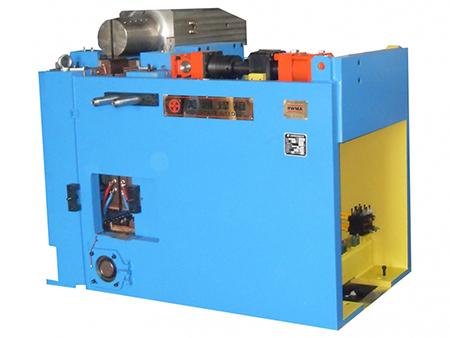

B). Máquina soldadora a tope AC

Tipo	UNC-400	UNC-800	UNC-1000	UNC-1600
Potencia nominal	400KVA	800 KVA	1000 KVA	1600 KVA
Mín diámetro	250mm	300mm	500mm	500mm
Máx ancho	320mm	430mm	650mm	650mm
Máx sección de cruce	1800m㎡	2150m㎡	3750m㎡	4000m㎡
Máx fuerza de sujeción	500kN	700kN	800kN	1200kN
Máx. fuerza de recalcado	250kN	350kN	400kN	600kN

C). Máquina soldadora a tope DC

Tipo	UZC-750	UZC-1500	UZC-3000	UZC-4000
Potencia nominal	750KVA	1500KVA	3000KVA	4000KVA
Mín diámetro	230mm	250mm	450mm	500mm
Máx ancho	220mm	320mm	500mm	600mm
Máx sección de cruce	800m㎡	1500m㎡	3000m㎡	3850m㎡
Máx fuerza de sujeción	400kN	500kN	800kN	1000kN
Máx. fuerza de recalcado	200kN	250kN	400kN	500kN

D). Recortadora y aplanador

Máx ancho de la soldadora	5mm	6mm
Máx altura de la soldadora	5mm	7mm
Número de las herramientas del aplanador	3	3
Ancho de la herramienta del aplanador	20mm	25mm
Diámetro del rodillo del aplanador	102mm	102mm
Fuerza de sujeción	12.5T	21T
Fuerza de la cortadora	12.5T	21T
Ancho de los aros	450mm	650mm
Motor de energía de la estación hidráulica	22kW	30kW

E). Punzonadora

La punzonadora es una máquina con un sistema de cargado y descargado automático, este tipo de máquina es utilizado en las líneas de producción de alta velocidad para lograr el ensanchamiento de los aros enrollado y soldados para poder iniciar operaciones de establecimiento de perfiles de rines.

Especificaciones principales y data técnica:

Diámetro de los agujeros ensanchados: 10-32 pulgadas
Ancho de los agujeros ensanchados: 2-28 pulgadas

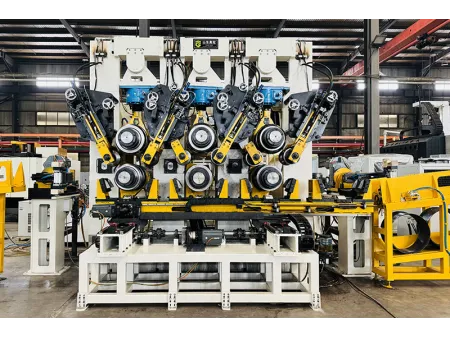

F). Formadora de rollos

Diámetro de los rines	10'-14'	12'-18'	19.5'-38'
Ancho de los rines	2'-5'	3.5'-13'	5.25'-20'
Grosores	1.8-3.5mm	2-5mm	3-10mm
Diámetro del eje	120mm	150mm	200mm
Momento de torsión del eje	1400Nm	1600Nm	2250Nm
Ajuste posterior y frontal del encapotado	±2.6mm	±3mm	±5mm
Velocidad de movimiento de trabajo del eje bajo	2-10mm/s	2-10mm/s	2-10mm/s
Fuerza de elevación del eje bajo	200kN	266kN	400kN
Distancia de trabajo de los 2 ejes	240mm	270mm	340mm
Velocidad de los ejes	200rpm	130rpm	130rpm

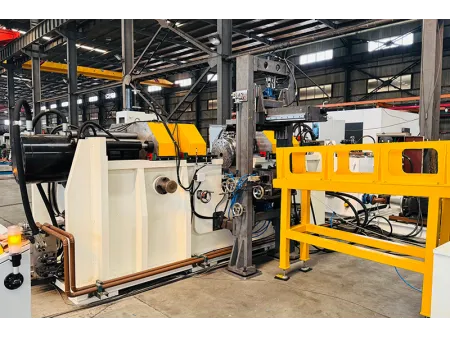

G). Expandidora y prensa

Especificación y data técnica:

Diámetro de la expandidora de rines	10 ～ 32 pulgadas.
Ancho de la expandidora de rines	2 ～ 28 pulgadas.
Prensa 100ton, prensa 200ton, prensa 300ton ,prensa 500 ton

H). Formadora de flujo

Especificaciones principales y data técnica:

SN.	Ítem	Unidad	Especificación
1	Diámetro del girado en vacío	mm	450-630
2	Grosor del girado en vacío	mm	8-16
3	Diámetro de las partes giradas	mm	450-680
4	Máx altura de las partes giradas	mm	140
5	Velocidad de rotación para el eje principal	r/min	450-300
6	Potencia para el eje principal	KW	200
7	Peso de la máquina	Kg	30000

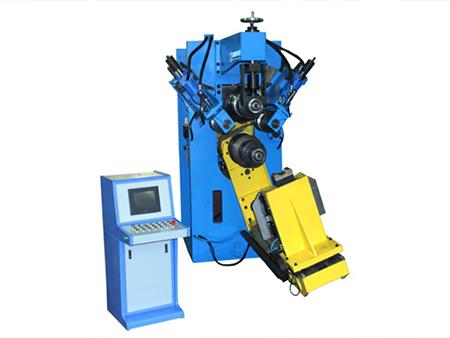

I). Bobinadora multi espiral para los lados de las barras de anillos

Item	Especificación	Unidad
Máx sección de cruce de partes enrolladas	800	mm2
Mín diámetro de partes enrolladas	508	mm
Máx diámetro de partes enrolladas	610	mm
Mín distancia entre los rodillos superiores e inferiores	290	mm
Rango de ajuste del rodillo superior	70	mm
Altitud de la alimentación de pieza de trabajo	800	mm
Velocidad de rotado del rodillo inferior	13.1	r/min
Velocidad de rotado del rodillo superior	22.31	r/min
Dimensión del rodillo inferior (diámetro x longitud)	∮140×100	mm
Dimensión del rodillo superior (diámetro x longitud)	∮90×90	mm
Motor de energía Y200L1-6	18.5	kW

J). Máquina de soldadura multi punto

Modelo de la máquina	TN 4 X 63
Detalle del equipo	Soldadora por punto de 4 husillos para soldadura de rines de acero de 24 puntos, con controles y capacidad nominal unitaria por cada uno de 63KVA para soldar 24 puntos con accesorio de indización con disco, divido equitativamente, rotado a través de mecanismo de cámara.
Tiempo del ciclo de la máquina	20 segundos incluidos el cargado/descargado
Capacidad nominal del transformador	4X63KVA
Ciclo de trabajo	50%.
Mín carrera del electrodo	75.0mm
Presión del electrodo	600 Kgf @ 0.5 MPa
Control PLC	Siemens
Controlador de la soldadura	Miyachi modelo 210 o 110 para configurar todos los parámetros de la soldadura
